| 브랜드 이름: | HeJin |
| 모델 번호: | HJ-HS-4 |
| 모크: | 1세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 3개월 당 10 세트 |
누출 테스트가 완료된 후에도 헬륨은 사라지지 않습니다. 가스의 상당 부분은 테스트 챔버, 파이프라인 및 연결된 설비 내부에 남아 있습니다. 매 사이클마다 배기되는 경우 생산을 계속 진행하려면 새로운 헬륨을 지속적으로 공급해야 합니다. 시간이 지남에 따라 이는 헬륨 누출 테스트에서 가장 높은 운영 비용 중 하나가 됩니다.

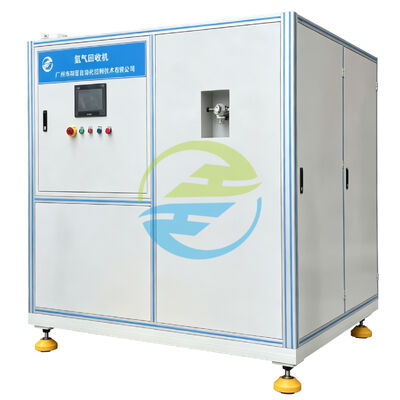

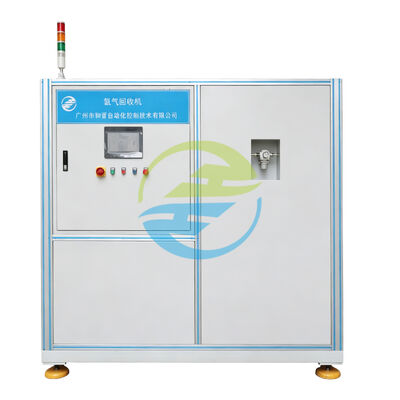

HJ-HS-4 헬륨 회수 기계는 누출 테스트 장비와 헬륨 공급 시스템 사이에 설치되어 남은 가스가 방출되기 전에 회수합니다. 헬륨을 일회용 소모품으로 처리하는 대신 기계는 헬륨을 정제 및 농도 조정을 거쳐 생산 공정으로 반환합니다. 회수된 헬륨은 압축되어 저장되었으며 필요한 작동 조건에 도달하면 누출 테스트 스테이션으로 다시 공급됩니다.
누출 테스트 방법 자체를 변경하는 대신 복구 시스템은 헬륨이 생산 라인을 통해 흐르는 방식을 변경합니다. 이는 기존 헬륨 누출 테스트 장비와 함께 작동하며 테스트 순서에 영향을 주지 않고 가스 순환 프로세스의 일부가 됩니다.
혜진에서 개발한 HJ-HS-4는 헬륨 누출 테스트가 하루 종일 지속적으로 수행되는 생산 환경에 적합합니다. 응용 분야에 열 교환기, 냉동 부품, 자동차 부품 또는 밀봉된 산업 제품이 포함되어 있는지 여부에 관계없이 이 시스템은 제조업체가 안정적인 생산을 유지하면서 재사용 가능한 헬륨을 회수하는 데 도움이 됩니다.
모든 누출 테스트는 테스트 회로 내부에 헬륨이 남아 있는 상태로 종료됩니다. 제품 크기와 테스트 절차에 따라 수량은 다르지만 남은 가스를 방출한다는 것은 다음 생산주기 전에 동일한 양을 다시 구매한다는 의미입니다.
헬륨을 회수하면 이 과정이 변경됩니다.
회수 기계는 가스를 배출하는 대신 이를 밀폐된 순환 시스템으로 옮깁니다. 수집된 헬륨은 누출 테스트 장비에서 요구하는 작동 조건에 도달할 때까지 세척, 압축 및 저장됩니다. 신선한 헬륨은 모니터링된 농도가 사전 설정된 값 아래로 떨어질 때만 추가됩니다.
이 접근 방식을 사용하면 회수된 헬륨을 한 번만 사용하는 대신 여러 테스트 주기에 참여할 수 있습니다.
복구 기계는 일반적으로 헬륨 누출 테스트 스테이션과 헬륨 저장 소스 사이에 설치됩니다.
작동 중에 누출 테스트 장비는 이전과 똑같은 방식으로 계속 작동합니다. 차이는 각 테스트 주기 후에 시작됩니다.
잔여 헬륨은 배출되는 대신 자동으로 회수 파이프라인으로 보내집니다. 그런 다음 회수 기계는 자격을 갖춘 헬륨을 생산 라인으로 반환하기 전에 나머지 프로세스를 독립적으로 완료합니다.
회수 순서가 자동으로 실행되기 때문에 생산 운영자는 테스트를 중단하거나 다른 저장 탱크 간에 가스를 수동으로 이동할 필요가 없습니다.
헬륨 회수는 재활용된 가스가 누출 테스트에 적합한 경우에만 유용합니다.
HJ-HS-4는 회수 프로세스 전반에 걸쳐 가스 농도와 작동 압력을 모두 모니터링합니다.
헬륨 농도가 감소하면 새로운 헬륨이 자동으로 추가됩니다.
작동 압력이 변경되면 제어 시스템은 안정적인 가스 공급을 유지하기 위해 복구 순서를 조정합니다.
이러한 작동 조건을 지속적으로 제어함으로써 기계는 반복적인 누출 테스트 응용 분야에 적합한 재활용 헬륨을 공급합니다.
표준 설명
| 목 | 사양 |
|---|---|
| 제품명 | 헬륨 회수 기계 |
| 모델 | HJ-HS-4 |
| 장비 유형 | 헬륨 가스 회수 시스템 |
| 헬륨 회수율 | ≥90% |
| 헬륨 농도 범위 | 50%~90%(조정 가능) |
| 헬륨 농도 정확도 | ±5% |
| 복구 주기 시간 | 3초 이하 |
| 작동 압력 | 0.05~0.25MPa |
| 진공 펌핑 속도 | ≥25m³/h |
| 설치된 전력 | 10kW |
| 가스 정화 | 다단계 여과 |
| 건조 후 수분 함량 | 200ppm 이하 |
| 먼지 청결도 | ISO 클래스 5 |
| 헬륨 농도 모니터링 | 온라인 자동 모니터링 |
| 가스 보충 | 오토매틱 |
| 제어 시스템 | 터치스크린 HMI를 갖춘 PLC |
| 작동 모드 | 완전 자동 |
| 설치 | 독립형 장비 |
| 애플리케이션 | 헬륨 누출 테스트 생산 라인 |
생산 장비는 제조 일정을 방해하지 않고 연속적으로, 종종 여러 교대에 걸쳐 작동될 것으로 예상됩니다. 따라서 복구 시스템은 안정적인 작동과 간단한 유지 관리를 염두에 두고 설계되었습니다.
이 기계는 각 누출 테스트 후에 자동으로 헬륨 수집, 정화, 농도 모니터링 및 가스 보충을 수행합니다. 운전자는 터치스크린 인터페이스를 통해 작동 상태를 모니터링하기만 하면 되며 복구 순서는 미리 설정된 매개변수에 따라 실행됩니다.
모듈식 레이아웃은 일상적인 유지 관리도 단순화합니다. 필터, 밸브, 주요 기능 유닛 등을 편리하게 점검하고 교체할 수 있도록 배치해 예정된 서비스 기간 동안 유지보수 시간을 단축합니다.
혜진은 산업생산용 자동누설검사 장비를 설계 및 제작하는 전문업체입니다.
회사의 제품 범위에는 헬륨 누출 테스트 기계, 헬륨 회수 시스템, 냉매 충전 장비, 진공 시스템 및 자동차, 냉동, 열 교환 및 열 관리 제조에 사용되는 맞춤형 자동화 솔루션이 포함됩니다.
기계 설계 및 전기 통합부터 소프트웨어 개발 및 장비 조립에 이르기까지 모든 프로젝트는 HeJin의 엔지니어링 및 제조 팀에 의해 완료됩니다. 이를 통해 고객은 생산 프로세스를 표준 기계에 적용하는 대신 생산 요구 사항에 맞는 장비를 얻을 수 있습니다.
