2개의 시험역을 가진 자동 가스 밀도 검사를 위한 고밀도의 릴레이 헬륨 누출 테스트 장비

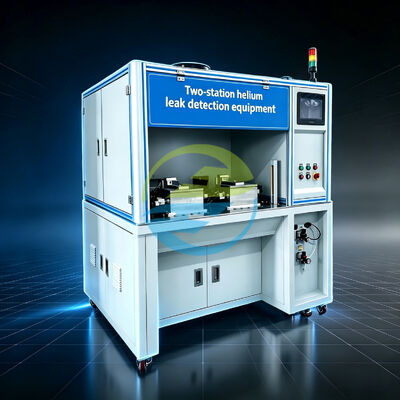

자동 가스 밀봉 검사를 위한 고정밀 릴레이 헬륨 누출 시험 장비 (2개 시험 스테이션 포함)

제품 소개

릴레이는 겉보기에는 완벽하게 조립된 것처럼 보일 수 있지만, 육안 검사로는 불가능한 결함으로 인해 밀봉 성능이 좌우될 수 있습니다.

자동차 릴레이, 밀봉된 전기 부품 및 기타 정밀 조립품 제조업체에게 누출 시험은 단순한 품질 관리 단계를 넘어섭니다. 이는 완성된 부품이 다음 생산 단계로 넘어가기 전에 요구되는 가스 밀봉 수준을 달성했는지 확인하는 실질적인 방법입니다.

2개 스테이션 릴레이 헬륨 누출 시험 장비는 이러한 요구 사항을 중심으로 개발되었습니다.

이 시스템은 헬륨을 추적 가스로 사용합니다. 헬륨은 극히 작은 누출 경로를 통과할 수 있기 때문에, 밀봉된 작업물에 누출 경로가 있는 경우 헬륨 누출 감지기로 감지할 수 있습니다. 이로 인해 헬륨 누출 시험은 기존의 압력 강하 또는 공기 밀봉 시험만으로는 충분한 감도를 제공하지 못하는 부품에 특히 적합합니다.

2개 스테이션 구성은 생산 팀에게 더 큰 유연성을 제공합니다. 한 스테이션이 프로그래밍된 시험 주기를 수행하는 동안, 다른 스테이션은 다음 작업물을 준비할 수 있습니다. 이는 작업 간 불필요한 대기 시간을 줄이고 장비를 연속적인 생산 워크플로우에 더 쉽게 통합하는 데 도움이 됩니다.

이 장비는 주로 릴레이 시험을 위해 설계되었으며, 고객의 작업물 실제 구조, 치수 및 시험 요구 사항에 따라 고정구 및 공정 구성을 맞춤 설정할 수 있습니다.

기능

2개의 독립적인 시험 스테이션

2개 스테이션 구조를 통해 장비는 2개의 독립적인 작업 위치에서 시험 작업을 처리할 수 있습니다. 이 구성은 시험 정확도와 실질적인 처리량을 균형 있게 유지해야 하는 생산 환경에 적합합니다.

헬륨 추적 가스 감지

헬륨이 감지 가스로 사용됩니다. 헬륨의 물리적 특성은 밀봉된 부품의 매우 작은 누출 경로를 식별하는 데 적합합니다.

자동 누출 감지

이 장비는 자동 헬륨 누출 감지 프로세스를 중심으로 설계되어 실제 감지 단계에서 수동 판단에 대한 의존도를 줄입니다.

릴레이 중심 고정구 설계

이 장비는 주로 릴레이 시험을 위해 설계되었습니다. HeJin은 릴레이 치수, 연결 구조 및 생산 요구 사항에 따라 전용 고정구를 개발할 수 있습니다.

유연한 작업물 용량

게시된 구성은 검사를 위해 1~4개의 작업물을 지원하여 다양한 로딩 배열에 대한 유연성을 제공합니다.

생산 지향 엔지니어링

HeJin은 독립형 감지기만 제공하는 것이 아니라, 고정구 설계, 시험 순서 및 생산 라인 통합을 포함한 고객의 전체 시험 프로세스를 중심으로 장비를 개발합니다.

주요 기능

• 자동 헬륨 누출 감지
• 릴레이 가스 밀봉 검사
• 헬륨 추적 가스 시험
• 2개 스테이션 시험 작업
• 작업물 고정구 위치 지정
• 시험 압력 제어
• 누출 결과 평가
• 등...

이 장비로 무엇을 시험할 수 있습니까?

밀봉된 릴레이 시험의 주요 응용 분야입니다.

일반적으로 적용 가능한 작업물은 다음과 같습니다:

• 자동차 릴레이
• 밀봉된 릴레이
• 산업용 릴레이
• 밀봉된 전기 부품
• 밀봉된 전자 부품

이 시스템은 치수, 연결 방법 및 누출 시험 요구 사항이 장비와 호환되는 경우 다른 밀봉된 부품에도 고려될 수 있습니다.

새로운 응용 분야의 경우, 고객은 작업물 도면, 밀봉 구조, 시험 압력, 허용 가능한 누출률 및 예상 생산 용량을 제공해야 합니다. 그러면 HeJin은 시험 방법 및 고정구 구성을 평가할 수 있습니다.

이 장비는 무엇을 감지합니까?

이 장비는 다음과 같은 가스 밀봉 및 누출 성능에 중점을 둡니다:

외부 누출

밀봉된 작업물에서 주변 환경으로의 누출 감지.

내부 밀봉 결함

밀봉 인터페이스, 조인트 또는 구조적 결함으로 인한 누출 경로 감지.

미세 누출 경로

헬륨 기반 감지는 육안 검사로 식별하기 어려운 매우 작은 누출 경로를 식별할 수 있습니다.

밀봉 일관성

반복 가능한 시험 프로세스는 제조업체가 생산 배치 간 밀봉 성능의 일관성을 모니터링하는 데 도움이 됩니다.

국제 참조 표준

ISO 20485:2017 — 비파괴 시험 — 누출 시험 — 추적 가스 방법

ISO 20485:2017은 추적 가스 누출 시험에 가장 직접적으로 관련된 국제 참조입니다. ISO는 이 표준이 추적 가스와 추적 가스 전용 누출 감지기를 사용하여 누출 감지 기술을 설명한다고 명시합니다.

ISO 20485:2017 — 가스용 참조 누출 보정

ISO 20485:2017은 누출 시험 및 가스용 참조 누출 보정을 다루는 ISO 19.100 비파괴 시험 표준의 일부입니다. 이는 누출 시험 시스템에 대한 추적 가능한 참조 누출 조건을 설정할 때 관련이 있습니다.

ISO 9001 품질 경영 참조

ISO 9001은 품질 경영 시스템에 대한 국제적으로 인정된 프레임워크를 제공합니다.

중요 2026 업데이트: ISO 9001:2026이 발행되었으며 ISO 9001:2015는 폐기되었습니다. 따라서 프로젝트 문서에는 ISO 9001:2015를 현재 버전으로 자동 설명하는 대신 적용 가능한 버전을 명시해야 합니다.

IEC 60529 — 인클로저의 보호 등급

IEC 60529는 전기 장비 인클로저의 보호 등급을 분류하는 데 사용되는 IP 코드 시스템을 정의합니다. IEC 통합 출판물에는 원본 표준과 개정판이 포함되어 있습니다.

기술 사양

상세 사진

우수한 애프터 서비스

납품 후에도 지속되는 엔지니어링 지원

누출 시험 장비의 경우, 납품이 프로젝트의 끝이 아닙니다.

실질적인 과제는 종종 장비가 생산 환경에 들어갈 때 시작됩니다: 고정구 위치 지정, 시험 매개변수, 헬륨 공급, 참조 누출 보정 및 일상적인 작동은 모두 시험 안정성에 영향을 미칩니다.

이것이 HeJin이 장비 수명 주기 동안 기술 지원을 제공하는 이유입니다.

자주 묻는 질문

1. 이 장비로 어떤 제품을 시험할 수 있습니까?

헬륨 누출 시험이 필요한 사전 충전 제품용으로 설계되었습니다. 지정된 호환 범위에는 밸브 본체 모델 250, 400, 600 및 에폭시 수지 모델 100, 300, 500이 포함됩니다. 다른 제품은 구조 및 시험 요구 사항에 따라 평가될 수 있습니다.

2. 장비에 진공 챔버가 몇 개 있습니까?

2개의 진공 챔버가 있습니다.

3. 각 챔버에 몇 개의 제품을 시험할 수 있습니까?

각 진공 챔버는 1~4개의 작업물을 수용하도록 설계되었습니다.

4. 누출 경보 임계값은 얼마입니까?

고객 제품의 실제 합격 기준은 기술 사양 및 적용 가능한 시험 절차에 따라 결정되어야 합니다.

5. 누출 시험에 어떤 가스가 사용됩니까?

헬륨이 지정된 시험 가스입니다.

6. 생산 용량은 얼마입니까?

지정된 생산 용량은 시간당 200개입니다.

7. 로딩 및 언로딩이 자동입니까?

이 장비는 수동 로딩 및 언로딩용으로 구성되어 있으며, 자동 로딩 및 언로딩은 맞춤 설정할 수 있습니다.

8. 어떤 전원 공급 장치가 필요합니까?

380V, 3상 5선식 시스템, 50Hz입니다.

9. 어떤 종류의 헬륨 공급이 필요합니까?

헬륨은 가스 실린더를 통해 공급됩니다. 가스 소스는 장비의 가스 입구에서 2미터 이내에 있어야 하며, 입구 압력은 0.2 MPa입니다.

10. 어떤 종류의 압축 공기가 필요합니까?

지정된 압축 공기 요구 사항은 0.5~0.7 MPa이며, 공압 밸브 작동을 위해 깨끗하고 건조한 압축 공기가 필요합니다.
