| 브랜드 이름: | HeJin |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 3 달 당 3개 세트 |

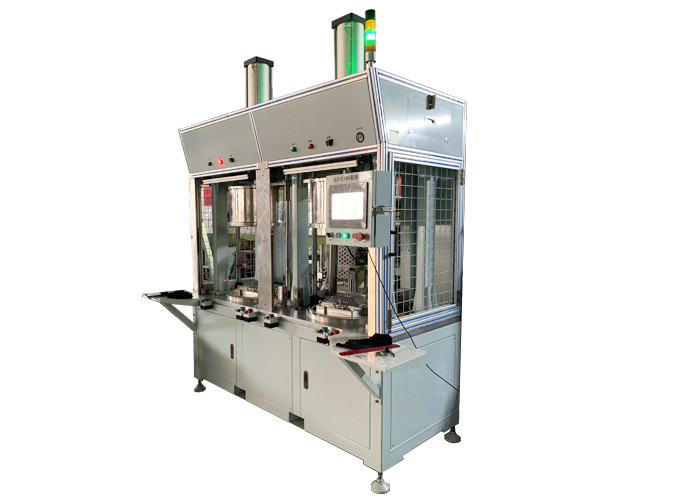

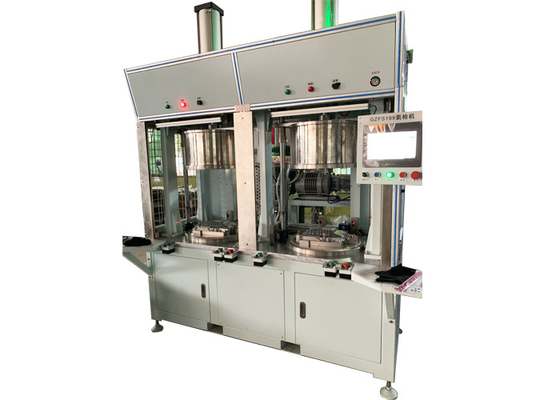

자동차 엔진 인버터 커버를 위한 장비를 시험하는 2 챔버 헬륨 누수
이 시스템은 각각 장치 기초에, 헬륨 충전과 검사와 헬륨 활용에 진공청소기로 청소하는 것으로부터 진공 챔버 방법을 채택했고, 외부 작동을 수행합니다. 이 시스템은 화합하여 쉬운 프로세스 관리를 만드는 기존 생산 라인이 되기 쉽습니다.
진공 챔버 방법의 특징
1. 전체적 누출 판단은 보증될 수 있습니다.
2. 누출 측정은 빠릅니다.
3. 어떤 인간의 실수도 기대되지 않습니다.
4. 자동화는 쉽게 실현될 수 있습니다.
5. 방지 조치 헬륨 오염물을 할 필요가 없습니다.
헬륨 누수 검출 출원
헬륨 누출 탐지를 사용한 생산 부품과 국회의 품질 관리는 당신의 생산 과정의 완전성을 보장하는 것을 도울 수 있습니다. 대표 실시예는 다음을 포함합니다 : 자동차 부속품에서의 밸브, 고순도 배관, 브레이크줄, 연료 라인, 유압 라인, 냉각 조립체, 냉각 장치, 열교환기, 콘덴서, 저장 탱크와 기타 등등.
매개 변수 :
| 제조 공정에 있는 제품 |
차량 엔진 인버터 커버 자동차 부품 |
| 진공 챔버 | 각각 체임버 2는 1개 샘플을 시험할 수 있습니다 |
| 체임버 차원 | 고객 요구 사항에 따르면 |
| 조 리크 시험을 위한 가스 | 질소(30Kpa) |
| 트레이서 가스 | 헬륨 |
| 헬륨 압력 | 조정할 수 있는 (아래 조정되세요) 30Kpa |
| 헬륨 재생 | ≥90% |
| 알람 누출량 | 1.0E-5 mbar.l / 초 |
| 순환 주기 | 100 초 / 부분 |
| 로딩되고 짐을 내리세요 | 설명서 |
작업하는 프로세스 :
|
로딩된 공작물 그리고 진공 챔버는 마감되었습니다 |
운영자는 진공 챔버의 정착물에서 공작물을 넣고 시작 버튼을 누릅니다. 자동적으로 진공 챔버의 문을 닫고 시험 주기는 시작됩니다. 기록 : 거슬리는 보호기는 진공 챔버에서 양쪽에 설치됩니다. 진공 챔버 도어를 닫을 때, 진공 챔버의 움직임을 방해하는 공동 영역에서 어떤 물체가 없다는 것을 보증하세요. |
|
대피하세요 그리고 조 리크 시험 |
챔버가 마무리된 후, 진공관은 자동적으로 열립니다, 챔버 & 시험편이 펌프 그룹에 의해 비워질 것이고 설정 포인트의 진공에 갈립니다 ; 진공도센서는 개별적으로 챔버 & 시험편에서 진공값을 모니터링합니다 ; 챔버의 진공값이 설정에 도달하고 시험편으로부터 대피를 막을 때, 챔버는 설정에까지 대피하기 위해 계속됩니다 ; 챔버 배출 동안, 시험편은 대리크를 발견하기 위한 압력 감퇴 방법에 의해 시험을 받고 있습니다 ; 만약 시험편이 대리크를 가지고 있다면, 자동 시험 과정이 중산됩니다, 대리크의 신호가 지급될 것입니다. 만약 시험편이 어떤 대리크도 가지고 있지 않으면, 누출 시험 프로세스가 계속될 것입니다. |
|
헬륨 충진 그리고 파인 리크 테스트 |
챔버 & 시험편은 펌프 그룹에 의해 비워질 것이고 설정 포인트의 진공에 갈립니다 ; 챔버와 시험편 안에 있는 진공값이 개별적으로 미리 설정된 진공압에 도달할 때 ; 누출 탐지기는 헬륨 충전 전에 챔버의 헬륨 가치를 시험하기 시작하고, 제로에 대한 이 배경 값을 억누를 것입니다 ; 헬륨은 사전 설정값에 시험편에 고발됩니다 ; 만약 통과 / 불량 설정 포인트 보다 챔버에서 헬륨 신호가 누출 탐지기에 의해 유도되면, 그것이 어떤 좋은 누출에게 그린 램프가 점등되고 있다는 것을 보여주지 않습니다. |
| 복구 헬륨 | 좋은 누전시험 절차 뒤에, 헬륨은 자동압 균형을 통하여 저압이 상점으로 회복될 것입니다. 그것이 1atm에서의 압력에 도달할 때, 진공 펌프는 시험편에서부터 설정 포인트 압력까지 나머지 헬륨을 복구할 것입니다. |
| 구멍 챔버 | 누전시험 절차 뒤에, 공기는 1atm에서의 압력에 챔버에 고발됩니다. |
| 시험편을 언로딩시키세요 |
만약 시험편이 NOK으로 평가되면, 관련된 경보 메세지가 작동 보드와 화면에 지급될 것입니다, 운영자가 작동 보드 위의 확인 보턴을 테스트 결과를 확인하도록 강요하여야 합니다, 그렇지 않았다면 챔버 도어가 열릴 수 없습니다. 확인 보턴이 추진될 때, 챔버 도어는 자동적으로 열릴 수 있습니다, 운영자가 연결기를 풀었고 제조 공정에 있는 제품을 언로딩시킵니다. 만약 시험편이 OK으로 평가되면, 관련된 OK 메시지가 작동 보드와 화면에 지급될 것입니다, 챔버 도어가 자동적으로 열릴 수 있습니다 ; 운영자는 연결기를 풀었고 제조 공정에 있는 제품을 언로딩시킵니다. |
