자동차 배터리 하우징 헬륨 누출 테스트 기계 34 초 / 조각 사이클과 0 ∼ 0.5 MPa 충전 압력

자동차 배터리 하우징 헬륨 누출 테스트 기계 34 초 / 조각 사이클과 0 ∼ 0.5 MPa 충전 압력

자동 밀폐 및 헬륨 검출을 갖춘 자동차 전력 배터리 하우징 누출 검사 장비

제품 설명

자동차 전력 배터리 가구를 위한 헬륨 누출 감지 장비 개발,Hejin Company가 생산하고 생산하는 제품으로 배터리 가구에 대한 신뢰할 수있는 밀폐 테스트를 수행해야하는 제조업체에 개발되었습니다., 커버 및 관련 자동차 배터리 부품.

이 시스템은 헬륨을 추적 가스로 사용하며 전통적인 시각 검사 또는 기본 압력 테스트를 통해 감지하기가 어려울 수 있는 누출 경로를 식별하도록 설계되었습니다.제어 된 진공 환경, 헬륨 충전 과정과 매우 민감한 누출 탐지 방법이 배터리 케이스 생산에 대한 반복 가능한 검사 프로세스를 제공하기 위해 함께 작동합니다.

이 장비는 연구개발, 엔지니어링 설계 및 생산 능력을 통합하는 소스 제조업체인 HeJin에서 제조됩니다.펌프 개발 및 장비 제조에서 디버깅 및 판매 후 기술 지원까지헤진은 단순히 독립된 탐지기를 제공하는 것보다 완전한 누출 테스트 솔루션을 제공할 수 있는 힘을 가지고 있습니다.

제품 도입

자동차 배터리 껍질의 밀폐 품질은 완성된 제품의 표면을 관찰하는 것만으로 판단할 수 없습니다.

장막은 밀폐 인터페이스, 용접 부위, 커넥터 오프닝 또는 구조 결합 주위에서 매우 작은 누출 경로를 유지하면서 깨끗한 외관을 가질 수 있습니다. 제조업자에게는,다음 생산 단계에 들어가기 전에 이러한 문제를 파악하는 것은 프로세스 일관성 및 제품 품질에 의미있는 영향을 줄 수 있습니다..

여기서 헬륨 누출 테스트를 사용하는 것이 중요합니다.

자동차 배터리 가루 누출 테스트 시스템은 헬륨을 추적 가스로 사용하고 테스트 중인 부품의 밀폐 상태를 평가하기 위해 전용 누출 탐지 프로세스를 사용합니다.선택된 구성에 따라, 작업 조각은 진공 챔버 또는 특수 장착 장치에 배치되고, 요구 된 조건으로 비공하고, 지정된 시험 조건에서 헬륨에 노출되고, 그 다음 누출 탐지기로 평가됩니다.

최종 장비 구성은 배터리 케이스 크기, 필요한 누출 속도, 시험 압력, 사이클 시간 및 픽업 구성에 따라 결정 될 수 있습니다.

배터리 가구 에 대한 헬륨 누출 검사 는 왜 합니까?

배터리 하우스는 여러 가지 구조 및 밀폐 인터페이스를 포함 합니다. 누출 테스트 방법은 명백한 누출을 확인하는 것 이상으로 해야 합니다.

헬륨은 추적가스로 널리 사용되는데, 이는 특정 추적가스를 탐지하기 위해 특별히 설계된 누출 탐지기로 추적가스 누출 테스트를 수행할 수 있기 때문이다. ISO 20485:2017 년에는 추적 가스 및 추적 가스 특정 누출 탐지기를 사용하는 누출 탐지 기술을 구체적으로 설명합니다..

자동차 배터리 하우징 생산을 위해 헬륨 누출 테스트는 제조업체가 조사하는 데 도움이 될 수 있습니다.

• 가구 밀폐의 무결성
• 커버 밀폐 성능
• 관절 누출
• 용접 부위의 누출
• 커넥터 또는 인터페이스 누출
• 밀폐 반지 누출
• 작은 누출 경로
• 전체적인 펌프 누출 성능

정확한 탐지 영역은 장착 장치의 설계와 배터리 하우스가 시험 회로에 연결되는 방식에 달려 있습니다.

제품 특성

자동차 배터리 하우징 검사용으로 설계

이 시스템은 자동차 배터리 부품의 물리적 구조와 압축 요구 사항, 배터리 하우스 및 커버를 포함하여 설계되었습니다.

헬륨 추적 가스 탐지

헬륨은 미세한 누출을 감지하는 추적 가스로 사용됩니다. 이 방법은 시스템이 누출 경로를 통해 방출되는 헬륨에 특별히 반응 할 수 있습니다.

진공실 시험

진공 방실 방법은 작업 부품을 둘러싼 제어 된 테스트 환경을 제공합니다. 헤진의 발표 된 배터리 관련 시스템은 누출 검사에 진공 방실 기술을 사용합니다.

자동화된 테스트 프로세스

테스트 시퀀스는 대피, 헬륨 충전, 검출, 결과 판단 및 다른 프로세스 단계를 제어된 테스트 사이클에 통합 할 수 있습니다.

생산 지향적 순환

헤진의 HJ-LT-1 구성은 조각당 34초의 사이클 시간을 정해줍니다.

맞춤형 장착장치

배터리 하우스는 크기, 인터페이스 및 밀폐 구조에서 크게 다릅니다. 따라서 고정 장치는 고객의 실제 작업 부품을 중심으로 설계 될 수 있습니다.

주요 기능

• 배터리 호스 밀폐 검사
• 배터리 커버 누출 테스트
• 진공실 시험
• 헬륨 충전
• 미세한 누출 감지
• 총 누출 검사
• 누출률 평가
• 자동 검사 결과 판단

기술 사양

핵심 기술

헬륨 추적 가스 누출 감지

기본 탐지 원리는 헬륨 추적 가스를 기반으로 합니다.

테스트 된 구성 요소는 적절한 테스트 회로에 연결됩니다. 헬륨은 정의된 테스트 조건 하에 삽입되며 검출 측면은 필요한 진공 조건에서 유지됩니다.

누출 경로가 존재하면 헬륨은 그 경로를 통과하여 탐지 쪽에 도달합니다. 헬륨 누출 탐지기는 해당 신호를 측정하고 미리 설정된 수용 값과 비교합니다.

ISO 20485:2017는 추적 가스 및 추적 가스 특수한 누출 탐지기를 사용하여 누출을 탐지하는 기술을 구체적으로 정의합니다.

진공실 기술

진공 방은 누출 감지 과정에 통제된 환경을 만듭니다.

헤진의 발표된 진공 방실 시스템은 대피, 총 누출 테스트, 헬륨 충전, 미세 누출 테스트, 헬륨 회수 및 방의 환기를 포함하는 순서를 설명합니다.

이 과정은 수동 검사에 대한 의존도를 줄이고 더 일관성있는 테스트 절차를 제공합니다.

배경 헬륨 관리

민감한 누출 테스트를 수행 할 때 헬륨 배경 농도는 중요한 고려 사항입니다.

미세한 누출을 감지하기 전에 탐지 시스템은 배경 헬륨 신호를 모니터링하고 헬륨 충전 단계 전에 필요한 기본 라인을 설정할 수 있습니다.

이것은 더 통제된 측정 환경을 만드는 데 도움이 됩니다.

신청서

• 자동차 배터리 제조
• EV 배터리 부하 생산
• 배터리 가구 생산
• 배터리 커버 제조
• 배터리 모듈 제조
• 배터리 팩 조립
• 자동차 부품 품질 검사
• 배터리 열 관리 부품 검사

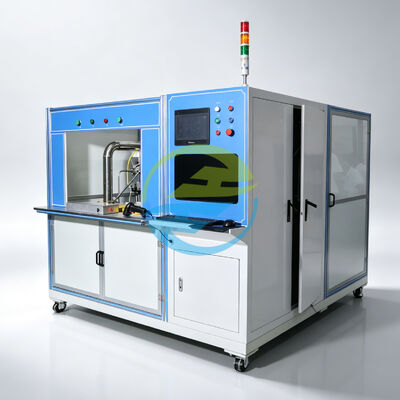

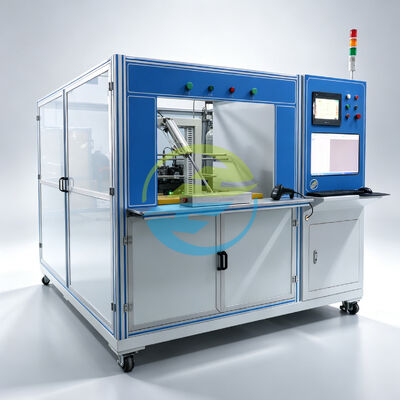

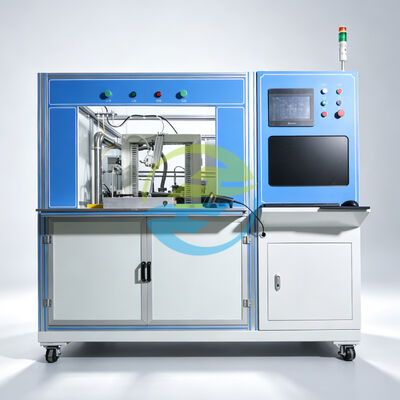

상세한 사진

헤진에 대해

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD는 2012년 광저우에서 설립되었으며,기술집약적인 산업용 시험 장비의 제조 및 판매.

그 제품 포트폴리오는 누출 테스트 장비, 자동차 부품 테스트 장비, IP 테스트 장비, 가전 기기 테스트 장비, 불화성 테스트 장비,충격 테스트 장비 및 다른 산업 테스트 솔루션.

직접 제조업체를 찾는 고객들에게는 이 통합된 기능이 중요합니다.헤진은 중국에서 설비를 설계하고 제조하고 제품 및 준수 요구 사항에 따라 맞춤형 테스트 솔루션을 개발합니다..

제조업체에 대한 자세한 정보는 HeJin About Us 페이지를 방문하거나 누출 테스트 장비 범주를 탐색 할 수 있습니다.

FA문제

1이 헬륨 누출 테스트 장비는 어떤 제품을 테스트 할 수 있습니까?

주요 응용 프로그램은 밀폐 릴레이 테스트입니다. 고정 장치 및 테스트 프로세스는 실제 릴레이 구조 및 연결 인터페이스에 따라 사용자 정의 될 수 있습니다.

2미세한 누출을 감지하는 데 어떤 가스를 사용합니까?

참조된 구성은 100% 헬륨을 미세한 누출 감지 가스로 사용합니다.

3최대 시험 압력은 얼마일까요?

기준 구성은 압력을 아래로 조절할 수 있는 총 및 미세 누출 테스트를 위해 25bar를 지정합니다.최종 압력은 고객의 제품 요구 사항에 따라 결정되어야 합니다..

4한 번에 얼마나 많은 제품을 테스트할 수 있나요?

기준 구성에는 두 개의 시험 스테이션이 있으며, 스테이션당 하나의 작업 조각이 있습니다.

5- 참조 주기 시간은 얼마죠?

출판된 기준 구성은 작업 조각당 대략 30초를 지정하고 있으며, 이는 1시간에 약 120개의 작업 조각에 해당한다.
