IEC60695 수평 수직 가연성 시험 장비

원래 장소:	중국	브랜드 이름:	HeJin
인증:	Calibration Certificate(cost additional)	모델 번호:	HVF-3

상세 정보
화력:	50W&500W	테스트 방법:	수평 및 수직 연소 시험
연소각:	0°,20°,45°	가스 압력:	0.1MPa
화염의 높이:	20±2mm/125mm	구리 블록:	Ф5.5mm/Ф9mm
구리 블록의 무게:	1.76g±0.01g/10g±0.05g	이름:	수평 및 수직 화염 시험 장치
강조하다:	수직 가연성 시험 장비 , 수평 가연성 시험 장비 , IEC 60695 화염 시험 장치

제품 설명

IEC60695 수평 및 수직 가연성 시험 장비 PLC 통제

기준:

IEC60695-11-3 '화재 위험 테스트 - 파트 11-3: 테스트 화염 - 500W 화염 - 장치 및 확인 테스트 방법';

IEC60695-11-4 '화재 위험 테스트 - 파트 11-4: 테스트 화염 - 50W 화염 - 장치 및 확인 테스트 방법';

IEC60695-11-10 '화재 위험 테스트 - 파트 11-10: 테스트 화염 - 50W 수평 및 수직 화염 테스트 방법';

IEC60695-11-20 '화재 위험 테스트 - 파트 11-20: 테스트 화염 - 500W 화염 테스트 방법'.

애플리케이션:

이 수평 및 수직 화염 시험 장치는 수직 또는 수평 방향의 시험 막대 시편이 50W 및 500W의 공칭 화력을 가진 작은 화염 점화원에 노출될 때 전기 기술 제품에 사용되는 다양한 재료의 연소 거동을 비교하기 위한 것입니다.가연성 시험 장비

매개변수:

매개변수 모델	HVF-3(터치스크린)
작동 전압	220V/50Hz
전력/등급	50W 및 500W 이중 전원 스위칭
제어 작동 모드	PLC 제어, 7인치 컬러 터치 스크린 작동, 적외선 원격 제어 포함
블라스트 버너 표준	IEC60695-11-3/IEC60695-11-4/10,UL94, 내경: Φ9.5±0.3mm, 길이: 100mm, 황동
가스 압력	0.1MPa
가스 흐름	50W: 105±5ml/min 또는 18±1mm;500W: 965±30ml/min 또는 117±3mm, 유량계 조정
U 형 압력계 배압 수주 높이	50W: 10mm;500W: 125±5mm
테스트 각도	50W: 0°,45°;500W: 20°
불타는 시간	0-9999X0.1S, 사전 설정 가능
불타는 시간	0-9999회, 사전 설정 가능
잔류 화염/잔여 발광	0-9999X0.1S 표시 가능.가연성 시험 장비
화염 보정 테스트	온도 측정 구리 헤드: 50W: Ф5.5mm±0.01mm, 드릴링 전 무게 1.76 ± 0.01g; 500W: Ф9mm±0.01mm.드릴링 전 무게 10 ± 0.05g
	열전대: 미국 오리지널 Omega φ0.5 갑옷 니켈-크롬/니켈 알루미늄 와이어 K-열전대, 온도 저항 1100°
	분젠 버너 포트와 구리 블록 온도 측정 사이의 거리: 50W: 10±1mm;500W: 55±1mm
	화염 높이: 50W: 20±2mm(내부 및 외부 화염 없음);500W: 내부 불꽃: 40±2mm, 외부 불꽃: 125±10mm
	온도 상승 시간 from100±2° to 700°±3°50W: 44±2S;500W: 54±2S
조명	제어 장치가 있는 테스트 챔버에 조명 장착
시험실 및 치수	> 0.75 큐브, 블랙 inwall, 배기 팬 포함, 치수: 11005501200mm, 140kg

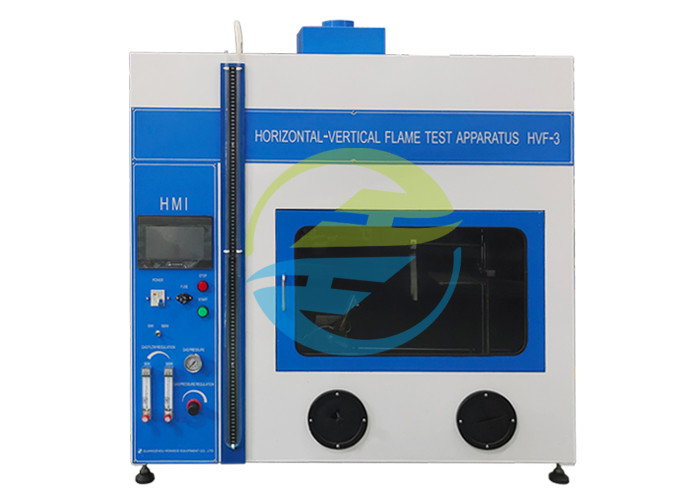

IEC60695 수평 수직 가연성 시험 장비 0
