| 브랜드 이름: | HeJin |
| 모델 번호: | HT-U16 |
| 모크: | 1세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 20 세트/월 |

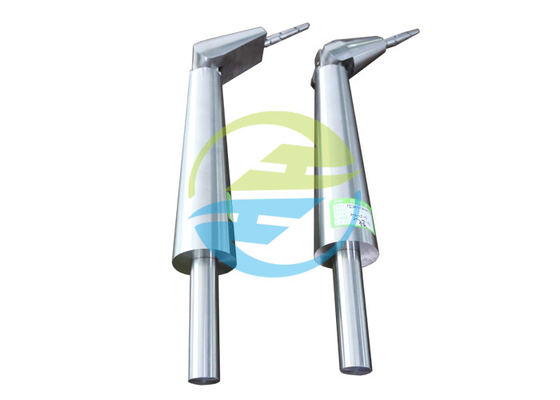

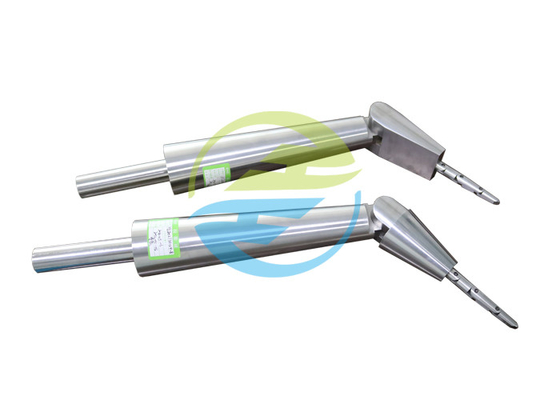

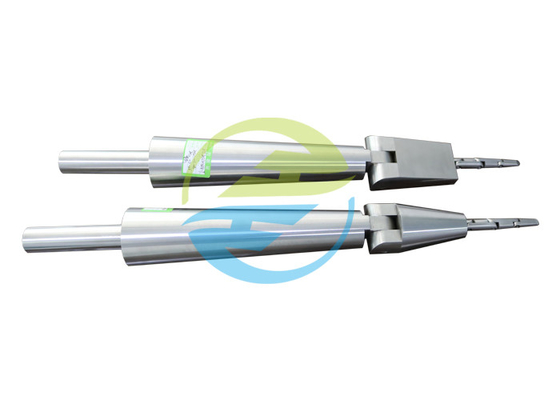

편평하고 원뿔 모양의 손이 있는 관절형 프로브 10.5 – 11.5세
기준:
UL 60335-2-24 가정용 및 유사 전기 기기 – 안전 – 파트 2-24: 냉장 기기, 아이스크림 기기 및 제빙기에 대한 특정 요구 사항, 부록 101.DVA, 그림 101. DVA.2
애플리케이션:
움직이는 부품에 대한 위험 평가에 사용됩니다.및 어린이가 위험 부품에 접근하는 것을 시뮬레이션하기 위한 프로브.
잠재적인 핀치 포인트를 평가할 때, 1부의 그림 12DV의 프로브. DVA.1 및 그림 101. DVA.2가 개구부를 관통할 수 없거나 움직이는 부품이 프로브에 가하는 최대 힘이 더 적습니다. 프로브가 접근할 수 있는 모든 위치에서 22,2 N(5 lbf) 초과; 테스트 핑거 프로브
매개변수:
| 안건 | 치수 설명 |
치수 mm |
| NS | 중지 길이, 95백분위수 | 77 |
| NS | 중지 지름, 5백분위수 | 11.4 |
| 씨 | 손 길이, 95 백분위수 | 173 |
| NS | 팔꿈치에서 손목까지의 길이, 95 백분위수 | 235 |
| 이자형 | 손목 직경(원주를 파이로 나눈 값), 5백분위수 | 37 |
| NS | 팔뚝 직경(원주를 파이로 나눈 값), 5백분위수 | 57 |
| NS | 최소 손 CLEARANCE(원뿔 모양의 손 부분), 5 백분위수 | 49.4 |
| 시간 | 손가락 부착시 원뿔형 부분 | 25 |
| NS | 손 너비(편평한 손 부분), 5백분위수 | 62 |
| 제이 | 손목 너비(손 두께 - 평평한 손 부분에 사용), 5백분위수 | 29 |
| 케이 | 손가락 부착 시 손 너비(편평한 손 부분) | 46 |
| 엘 | 상완 길이, 95 백분위수 | NS |
|
노트: 1 – 프로브는 아래쪽 팔에 대해 손을 회전시키기 위해 중앙 핀으로 설계되었습니다.그 움직임은 프로브를 회전시켜 동등하게 나타낼 수 있습니다. 2 – 손가락 "팁"은 UL 굴절 프로브의 치수와 일치하도록 개발되었습니다.팁에서 첫 번째 조인트까지의 직경은 팁 치수에서 핑거 직경으로 갈수록 가늘어집니다.관절은 손가락 길이를 따라 균등하게 이격됩니다. 3 - 프로브는 손 길이(손목 끝)에서 6mm(0.24인치)에 위치한 힌지 핀을 사용하여 손이 팔에 대해 "구부리도록" 설계되었으며 손은 팔에 대해 90°. NS 부품을 평가하기 위해 상부 팔이 필요한 경우 팔꿈치의 정확한 위치는 선택한 데이터 포인트에서 쉽게 결정할 수 없기 때문에 하부 팔 끝에 부착된 유연한 튜브로 구성되어야 합니다.테스트 핑거 프로브 |
||
