IEC 60069-1 IEC 시험 장비 지휘자 손상 정도 시험 장비 비율 10 ± 2 R/Min

제품 설명

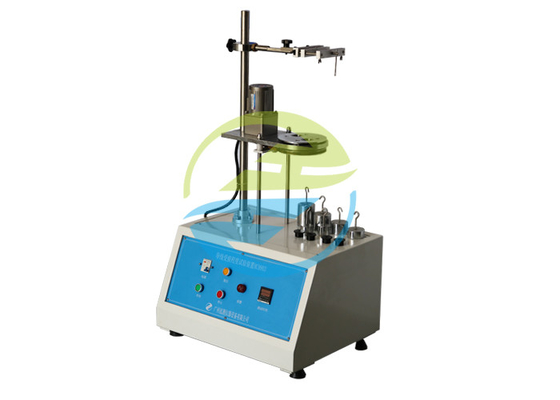

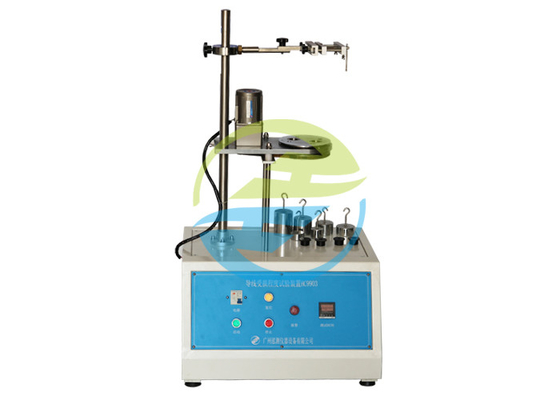

선도자 손상 정도 시험 장치 IEC 60069-1 시험 장비 속도 10 ± 2 r/min

표준:

IEC 60884-1 가정용 및 유사한 용도의 플러그 및 소재점 제1부: 일반 요구 사항 제12항2.5, 그림 11

IEC 60669-1 가정용 및 유사한 고정 전기 설비용 스위치 1부: 일반 요구 사항 12항2.5, 그림 9

표준 설명:

스크루 클램핑을 갖춘 단말기는, 유도체를 부당한 손상을 입히지 않고, 유도체를 클램핑할 수 있도록 설계 및 제작되어야 한다.

터미널은 그림 11에 따라 시험장치에 배치되고 딱딱하고 단단하고 얽혀있는 및/또는 유연한 유도체를 장착한다.표 3에 따르면 먼저 가장 작고 그 다음 가장 큰 명목 가로 면적, 클램핑 스크루 (s) 또는 견과류 (nuts) 는 표 6에 따라 토크와 함께 꽉 잡아당겨집니다.

딱딱한 선도자가 없는 경우에는 딱딱한 고체 선도자만 사용해서 시험할 수 있습니다. 이 경우 추가 시험이 필요하지 않습니다.

시험 유도체의 길이는 표 9에 명시된 높이 (H) 보다 75 mm 더 길어야 합니다.

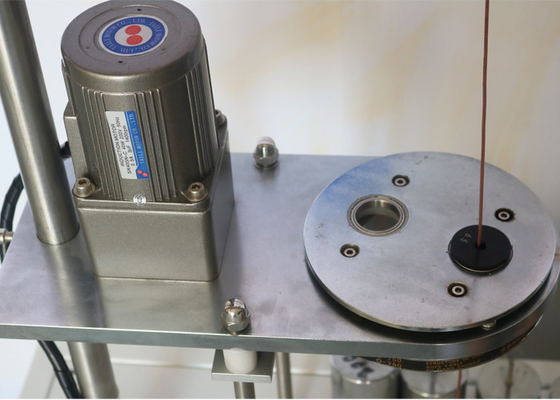

선수의 끝은 표 9에 바뀐 바와 같이 장비 아래의 높이 (H) 에 배치된 판에 적절한 부시를 통과합니다.부시는 수평 평면으로 배치되어 중심선이 75mm 지름의 원을 묘사합니다., 클램핑 유닛의 중심이 수평 평면으로 동향적으로; 그 다음 판은 (10 ± 2) r/min의 속도로 회전됩니다.

클램핑 유닛의 입과 부시의 상면 사이의 거리는 표 9에 명시된 높이의 ±15mm 내에 있어야 합니다. 부시는 결합을 방지하기 위해 윤활이 될 수 있습니다.회전, 또는 격리 선수의 회전.

표 9에 명시된 질량은 선수의 끝에서 悬挂된다. 시험의 시간은 대략 15분이다.

시험 중에, 선수는 클램핑 유닛에서 미끄러지거나 클램핑 유닛 근처에서 부러지거나, 선수는 추가 사용에 적합하지 않게 할 수 있는 손상을 입지 않아야 한다.IEC 시험 장비

1차 시험이 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 2차 시험에서 1차 시험에서 1차 시험에서 2차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 2차 시험에서 2차 시험에서 1차 시험에서 2차 시험에서 2차 시험에서 1차 시험에서 2차 시험에서 2차 시험에서 2차 시험에서 1차 시험에서 1차 시험에서 1차 시험에서 2차 시험에서 2차 시험에서 2차 시험에서 2차 시험

파라미터:
