| 브랜드 이름: | HeJin |
| 모델 번호: | HH0820 |
| 모크: | 1세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 달 당 10 세트 |

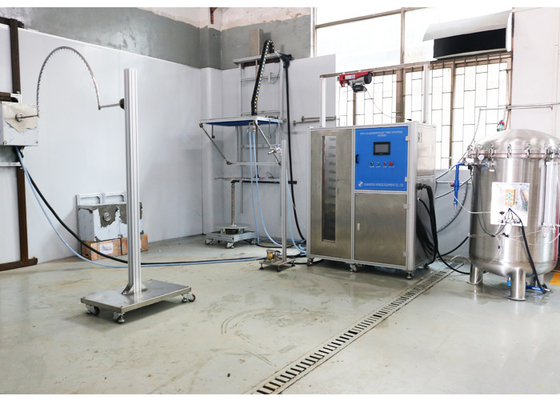

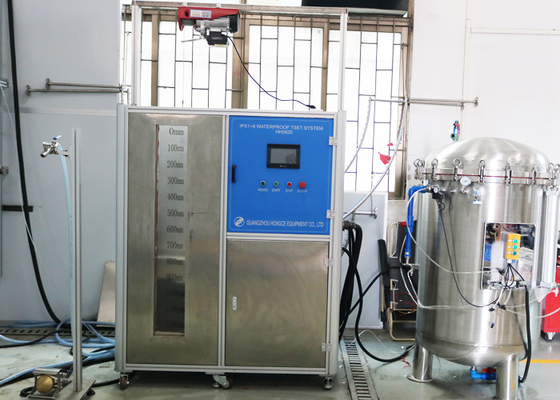

물 자동차 부품 테스트 장비에 대한 보호 등급에 대한 IPX1-1PX8 테스트 시스템
기준:
ISO 20653-2013 도로 차량 — 보호 등급(IP 코드) — 이물질, 물 및 접근에 대한 전기 장비 보호, 그림 3, 그림 4, 그림 5 및 그림 6 및 표 7;
인클로저에서 제공하는 IEC60529 보호 등급(IP 코드), 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 및 그림 3, 그림 4, 그림 5 및 그림 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 및 IPX8;자동차 부품 시험 장비
DIN40050-9 IP 보호 등급은 도로 차량의 전기 장비용 인클로저에 의해 제공되어 먼지(이물질에 대한 보호)를 포함한 고체 이물질 침입의 영향으로부터 인클로저 내부의 전기 장비를 보호하고 내부의 전기 장비를 보호합니다. 물 침투의 영향에 대한 인클로저(물로부터 보호).
매개변수:
| 안건 | 사양 |
| 기계용 전원 | AC220V/50Hz(맞춤형), 3상 5선식 |
| 테스트 샘플용 전원 | ≤ 440Vac 16A |
| 테스트 범위 | IPX1 ~ IPX8 |
| 수직 빗방울 영역 | 1000mm×600mm |
| 수직 빗방울 조리개 | Ф0.4mm |
| 수직 빗방울 구멍 거리 | 20mm자동차 부품 시험 장비 |
| 수직 빗방울에 의한 강우량 | 1mm/분, 3mm/분 |
| 빗방울 높이 | 200mm |
| 테스트 시간 | 10 분. |
| 진동 튜브의 반경 | 선택권을 위한 R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm |
| 진동 튜브를 통한 강우량 | 0.5-10L/분 |
| 진동관의 각도 | 1-350° |
| 스프레이 노즐의 조리개 | Ф0.5mm |
| 분사 노즐 구멍의 수 | 121 |
| 스프레이 노즐의 구형 직경 | SФ75.5mm |
| 분사 압력 | 50-150Kpa(10L/분) |
| 제트 노즐의 조리개 | Ф6.3mm(IPX5);Ф12.5mm(IPX6) |
| 제트 노즐을 통한 강우량 |
12.5±0.626L/min(IPX5); 100±5L/분(IPX6) |
| 회전 속도 | 1r/min, 15°경사 가능 |
| 턴테이블의 높이 | 조정가능한 1200-1800mm |
| 턴테이블의 직경 | Ø600mm |
| 턴테이블의 회전 속도 | 1rpm |
| 사용 가능한 기울기 각도 | 15° |
| 턴테이블의 회전 각도 | 90°/360°시계 방향 및 반시계 방향 회전, 연속 회전 |
| IPX8 압력 탱크 | Ø600mm*1000mm |
표 7- 물에 대한 보호 등급을 테스트하기 위한 테스트 설정 및 조건
| 2NS 코드 요소 |
테스트 장비 시험 조건 |
물의 흐름 비율 |
수압 | 수온 | 노광 시간 |
| 1 |
드립 장치 그림 3 턴테이블의 인클로저 속도 약.1r/분 |
(1,0 + 0,5) mm/min (강수 높이) |
- |
차이 온도 테스트 중인 장비 5 °C 이하. 수온의 경우 어느 것보다 5 °C 낮음, 측정- 합의된다 의 사용자들 사이 방지하는 기준 응축수의 형성. |
10 분 |
| 2 |
드립 장치 그림 3 4개의 고정 위치에 있는 인클로저, 15° 기울어짐 |
(3,0 + 0,5) mm/min (강수 높이) |
- |
각 2.5분 네 가지 위치 |
|
| 삼 |
회전 튜브 그림 4 구멍 직경 0,4 mm 약 1 s/60°의 속도로 수직면을 기준으로 회전관을 ±60° 회전하면서 수직면 스프레이에서 ±60°까지 최대거리 200mm |
조리개당 0.1 l/min ± 5 %(중간 값) 또는 |
약 80kPa |
10 분 (한 위치에서 5분, 회전된 위치에서 5분 이 위치를 90° 수평을 따라 수준) |
|
|
또는 샤워 튜브 그림 5 수직면을 기준으로 샤워 튜브를 ± 60° 회전시키면서 분사 최대거리 500mm |
10리터/분 ± 5% | 50kPa ~ 150kPa | 5 분 | ||
| 4 |
회전관 그림 4는 3에서와 같지만 구멍 직경은 수직면에서 0.4mm ± 90°입니다.a에서 수직면을 기준으로 회전관을 ±(180° ~ 20°) 회전시키면서 분사합니다. 약 비율.1초/60° 최대거리 200mm |
3 미만으로 | 3 미만으로 | 3 미만으로 | |
|
또는 샤워 튜브 그림 5, 그러나 덮개가 제거된 상태에서 샤워 튜브를 ± 90° 회전하면서 스프레이 수직면을 기준으로 최대거리 500mm |
|||||
| 4K |
스위블 튜브 그림 4는 3에서와 같지만 수직면에서 직경 0.8mm ± 90°의 구멍이 있는 경우 a에서 수직면을 기준으로 스위블 튜브를 ±(180° ~ 20°) 회전시키면서 분무합니다. 약 비율.1초/60° 최대거리 200mm |
0.6리터/분 ± 조리개당 5% (중간 값) |
약 400kPa |
10 분 (한 위치에서 5분, 이 위치에서 90° 회전된 위치에서 5분) |
|
| 5 |
그림 6에 따른 워터 제트, 노즐 직경 6.3mm 거리 2.5m ~ 3m |
12.5리터/분 ± 5% |
약 30kPa |
3분 | |
| 6 |
워터 제트, 노즐 직경 12.5mm(그림 6 참조) 거리 2.5m ~ 3m |
100리터/분 ± 5% |
약 100kPa |
3분 | |
| 6K |
그림 6에 따른 워터 제트, 노즐 직경 6.3mm 거리 2.5m ~ 3m |
75리터/분 ± 5% |
약 1000kPa |
분3분 | |
| 7 |
침수 대야 침수 깊이: 1m(가장 깊은 하우징 위치) 하우징이 더 큰 경우 가장 높은 하우징 위치 위의 0.15m 수심 0.85m 이상 |
- | - | 30 분 | |
| 8 |
침수 유역 수위: 및 침수 깊이 표준 사용자 간에 합의된 대로 |
- | - | - |
대상 합의 |
