| 브랜드 이름: | HeJin |
| 모델 번호: | HJAP07 |
| 모크: | 1개 세트 |
| 가격: | Negotiatable |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 5 세트 |

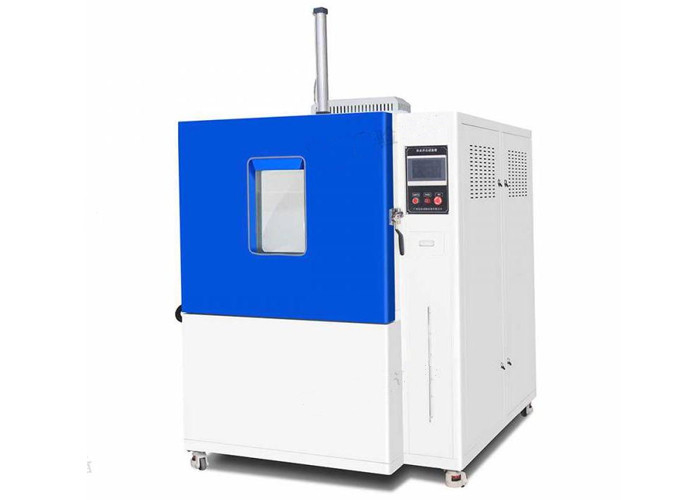

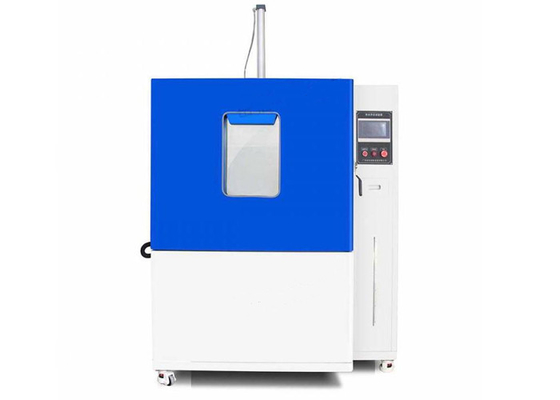

ISO 16750-4 자동차 부속품은 장비 물 튀기는 소리 물과 침수 테스트 챔버를 시험합니다
표준 :
ISO16750-4 도로 비히클레스-엔바이론멘탈 상태와 전기적이고 전자적 설비 파트 4를 시험하는 것 : 풍토적 하중, 조항 5.4.2 얼음 물 충격시험.
3.5t 일반 요구사항, 엑스페리먼트 조건과 물 튀기는 소리 물과 검사 조항 9.12 K-12 온도 자극에 달하는 자동차에서의 VW-80000 전기이 전자 부품 ;
GB/T 28046.4-2011 자동차 부속품 시험 장비
목적을 가지세요 :
본 시험은 얼음 물에 의해 유도된 열 충격을 시뮬레이션하고, 차량의 스플래쉬 영역에서 제품에 적용됩니다. 본 시험의 목적은 뜨거운 시스템 / 부품 위에서 튀는 얼음 물을 시뮬레이션하는 것입니다. 겨울 내내 습윤 노면으로 구동할 때 이것은 발생합니다. 고장 모드는 다른 온도 팽창 계수의 야기된 물질 또는 봉인 실패의 기계적 침입입니다.
그것은 다양한 종류의 전자적, 전기적이, 내한성에 쓸 플라스틱이고 다른 원료와 장치, 열저항성, 얼음 물 물 튀기는 소리 저항 시험, 얼음 물 몰입 저항 시험 품질 관리 공학적 신뢰성 시험 장비를 위한 신뢰성 시험 장비입니다.
검사 방법 :
물 튀기는 소리 수질 시험 :
Ｔ Ｈ, 특정한 보류 시간 동안 Ｔ 최대에 있는 핫 에어 오븐에서 DUT을 가열시킵니다 . 그리고 나서 DUT에 3 Ｓ 동안 얼음 물을 튀기세요.
DUT이 단지 한 방향으로부터 차량에서 튀면, 그것이 설치된 위치에서 있는 동안 단지 이 방향으로부터 그것을 튀기세요. 장비가 차량에서 여러 방향으로부터 튀면 이러한 방향은 고려될 것입니다. 이 경우에 각각 물 튀기는 소리 방향을 위한 새로운 DUT을 사용하세요. DUT으로 돌려진 물 튀기는 소리의 폭은 항상 DUT의 폭보다 더 큽니다. 튈 DUT이 한 분사를 위해 너무 크는 것으로 입증되면, DUT에 대한 물 튀기는 소리 영향의 라인을 생산하도록 가로행에서 여러 분사를 준비하세요. 그림 4 내지 6을 보시오.
테스트 파라메타는 다음을 포함합니다 :
되풀이수 : 100;
Ｔ 최대에, 보류 시간, Ｔ Ｈ : 1 Ｈ 또는 DUT 온도 안정화가 도달될 때까지 ;
전이 시간 : < 20="" s="">
시험 유체 : 이온 제거수 ;
수온 : 0 +4 'Ｃ에 대한 'Ｃ ;
수류 : 3 Ｌ와 3 Ｓ 당 4 Ｌ (물 튀기는 소리 지속 기간) 사이 ;
분사와 DUT 표면 사이의 거리 : (325 ± 25) 밀리미터 (물이 DUT의 완전 폭위에 도포될 것입니다) ;
작동 모드 : 그림 5를 보시오 ;
DUT의 배향 : 차량에서와 같이. 자동차 부속품은 장비를 시험합니다
침수 테스트 :
시험 장비에 DUT을 연결하세요. Ｔ Ｈ, 특정한 보류 시간 동안 Ｔ 최대에 있는 핫 에어 오븐에서 DUT을 운영합니다. 장치가 여전히 작동하면서 깊은 가장 적게 10 밀리미터에 있는 얼음 물 탱크에서 5 분 동안 그것을 물에 잠그세요.
테스트 파라메타는 다음을 포함합니다 :
되풀이수 : 10;
Ｔ 최대에, 보류 시간, Ｔ Ｈ : 1 Ｈ 또는 DUT 온도 안정화가 도달될 때까지 ;
전이 시간 : < 20="" s="">
시험 유체 : 이온 제거수 ;
수온 : 0 +4 'Ｃ에 대한 'Ｃ ;
함침 시간 : 5 분 ;
작동 모드 : 3.2 ISO 16750-1에 따라 ;
DUT의 배향 : 차량에서와 같이.
매개 변수 :
| 안쪽 사이즈 | 1000*1000*1000mm |
| 외면 사이즈 | 1650*1800*2300mm |
| 침수 영역 크기 | 500*500*500mm |
| 분사 수량. | 1 |
| 분사 위치 | 인너 챔버에서 오른쪽 |
| 분사와 DUT 표면 사이의 거리 | 325 ± 25 밀리미터 (깡통은 손으로 조정됩니다) |
| 켓워터 흐름 | 3-4L/3S |
| 물 온도 조절 범위 | 0-+4' Ｃ |
| 온도 범위 | RT+10' Ｃ -150' Ｃ |
| 냉각 속도 | 25' 캐나다 페어' C≤60min |
| 가열 속도 |
RT+10' Ｃ -150' C≤45min |
| 사이클 (30min) 당 인젝션 시간 | 3S, 인터벌 시간 : 29m57s (터치 화면 설정) |
| 사이클 | 100 번 (터치 화면 설정) |
