| 브랜드 이름: | HeJin |
| 모델 번호: | LT-3 |
| 모크: | 1개 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 15 세트 |
0-600V 전압과 비교하고 견딜수 있는 지수 트래킹 시험 기구 CTI와 PTI
표준 :
증거의 확정과 고체 절연 물질에 대한 비교 트래킹 지수를 위한 IEC60112-2009 방법.
애플리케이션 :
그것은 장비의 부품으로부터 잡힌 조각에서 그리고 교류 전압을 사용하는 소재의 플라크에 증거의 확정과 고체 절연 물질에 대한 비교 트래킹 지수를 시험하는데 사용됩니다. 인화성 시험 장비
원리 :
시편의 상부면은 대략 수평면에서 지원받고, 2개 전극을 통해 전기적 스트레스에 지배했습니다. 과전류 장치가 작동할 때까지, 또는 변함이 없는 불꽃이 발생할 때까지, 또는 시험 기간이 경과했을 때까지 전극 사이의 표면은 또한 전해액의 일련의 하락을 받습니다.
개별시험은 짧은 기간의 최고 50 또는 100까지 (1 이하 Ｈ가) 백금 전극 사이의 30 Ｓ 차, 뿔뿔이 테스트 시편 표면에 4 밀리미터에 떨어져 약 20의 전해액의 마그네슘을 떨어뜨린다는 것 입니다.
1시 Ｖ와 600 Ｖ 사이의 a.c 전압은 테스트 동안 전극에 적용됩니다.
테스트 동안, 견본은 또한 부식되거나 이로써 전극이 그들을 관통할 수 있게 허락하면서, 부드러워질 수 있습니다. 테스트 동안 시편을 통한 블랙홀의 형성은 구멍 깊이 (시편 두께)과 함께 보고되는 것입니다. 레테스트스는 10 밀리미터의 최대까지, 더 두꺼운 시편을 사용하여 만들어질 수 있습니다.
매개 변수 :
| 패러미터이론 | LT-2(0.5m3) | LT-3(0.5m3) (터치 스크린) |
| 작업 전압 | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| 제어 작동 모드 | 전기 제어, 버튼 작동 | 적외선 원격 제어부로, PLC 제어, 7 인치 칼라 터치 스크린 작전 |
| 시험 전압 | 0-600V 조정할 수 있는, 정확성 1.5% | |
| 분사 시기 조정 장치 | 9999X0.1S | |

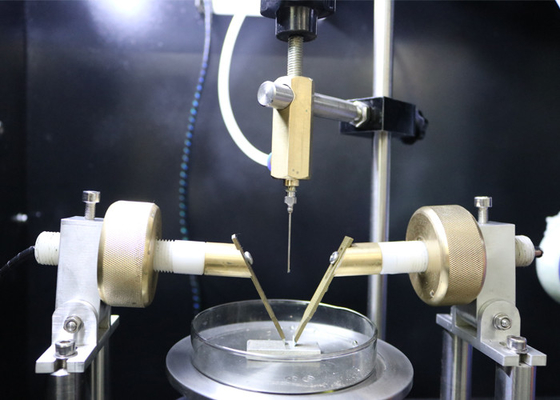

| 전극 | 재료 : 백금 전극과 놋쇠 연결봉 | |
|
2개 전극은 (그림 1을 보시오) 한쪽 끝 끌이 30' ± 2'의 각으로 날이 있, (5 ± 0,1 ) 밀리미터 × (2 ± 0,1 ) 밀리미터의 수직 단면을 가지고 있을 것입니다. 예리한 모서리는 0,1 밀리미터에 대한 0,01 밀리미터 넓인 대략 편평한 표면을 생산하기 위해 제거될 것입니다
|
||
| 전극의 상대적 위치 | 날끝각 : 60' ±5', 거리가 4±0.1mm입니다 | |
| 전극압 | 1.00N±0.05N | 1.00N±0.05N, 터치 스크린 디스플레이 |
| 적하 액정 | 낙하 액체의 인터벌 시간 : 30±5S, 디지털 표시는 미리 설정될 수 있습니다 | |
| 높이 : 35±5mm | ||
| 물방울의 수 :0-9999는 시간을 맞추고 미리 설정될 수 있습니다, 적하 액정의 볼륨 크기가 50 ~ 45 물방울 /cm3 이내에 수입된 마이크로 펌프에 의해 제어됩니다 | ||
| 시험 솔루션 | 솔루션 A : 0.1%NH4Cl, 3.95±0.05Ωm, 솔루션 비 : 0.1%NH4Cl + 0.5± 0.002% 나트륨 직경 부틸 나프탈렌 설포네이트, 1.98±0.05Ωm | |
| 지연 회로 | 2±0.1S (0.5A 또는 더 큰 경향에서) | |
| 단락 압력 강하 | 1±0.1A 1%, 압력 강하 8% 맥스 | |
| 풍속 | 0.2m/s. 인화성 시험 장비 | |
| 환경적 요구 | 어떤 명백한 진동과 부식성 가스의 장소에서, 0~40C, 상대적 humidity≤80% | |
| 차원과 중량 | WDH=1100×550×1200 밀리미터, 130 킬로그램 | WDH=1100×550×1200 밀리미터, 130 킬로그램 |
