| 브랜드 이름: | HeJin |
| 모델 번호: | HO6508 |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 달 당 10 세트 |

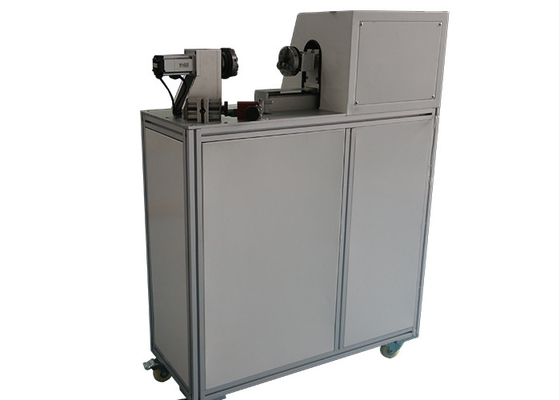

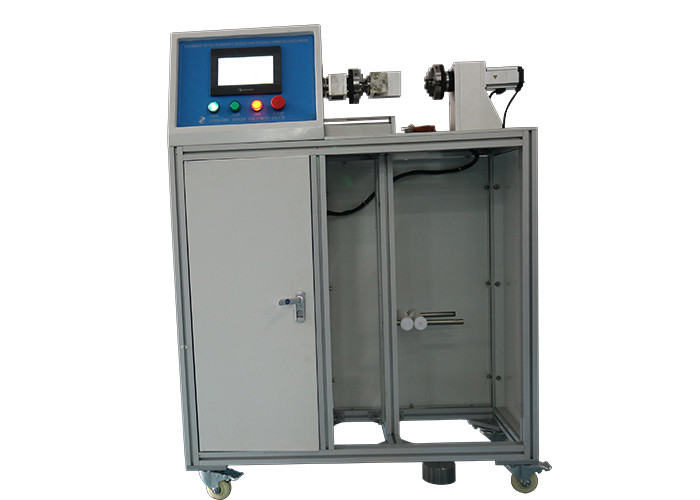

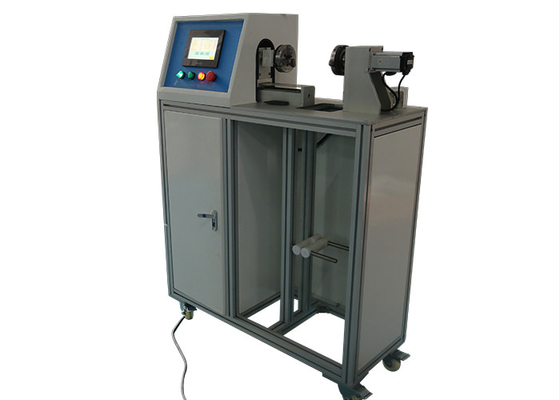

완전하게 연결된 케이블아와 근접 스위치를 위한 IEC 시험 장비 성능 시험기
표준 :
IEC 60947-5-2 '저압용 개폐장치 및 조정장치 - 부분 5-2 : 제어 회로 장치와 스위칭 소자 - 근접 스위치의 부속물 C.8
애플리케이션 :
그것은 필수적 연결용 케이블로 다양한 근접 스위치와 광전자식 센서의 구조적 강도 성능을 시험하는데 사용됨으로써, 연결용 케이블과 스위치 위치들이 상대적으로 고쳐지도록 합니다. IEC 시험 장비
이러한 테스트의 목적은 통과 취급과 설치 동안 더 케이블 정박의 완전성을 보증하는 것입니다. 한때 설치되어 근접 스위치와 케이블은 서로 관련하여 고쳐져야 합니다.
C.8.1.1 인발 시험
더 케이블은 1 분의 지속 기간 동안 더 케이블의 절연 재킷에 적용되는 케이블 엔트리의 주축을 따라 안정된 당기기를 받을 것입니다.
C.8.1.2 토크 시험
더 케이블은 0,1 Nm의 토크의 영향을 받거나 360의 토크의 각을 주는 가치로 제한될 것입니다'. 토크는 근접 스위치 진입으로부터 1시 밀리미터의 거리에 오른쪽으로 돌아 1 분 동안 그리고 나서 시계 반대방향으로 1 분 동안, 더 케이블에 적용될 것입니다.
C.8.1.3 추진 실험
푸쉬 힘은 케이블 입구에 최대한 가까이 더 케이블의 주축을 따라 적용될 것입니다.
힘은 20 엔에 천천히 증가됩니다. 힘은 애플리케이션 사이에 매 시각 동안 그리고 1 분 중단으로 1 분에 대하여 적용될 것입니다.
시험 뒤에, 케이블 입구 수단 실링의 어떤 가시적 손상과 더 케이블의 어떤 치환도 관찰되지 않을 것입니다.
C.8.1.4 휨시험
더 케이블은 로딩되고 다음과 같은 방법으로 만곡될 것입니다 :
a) 케이블 입구로부터 그리고 케이블 입구 수직의 주축으로 그것을 더 케이블 1 Ｍ에 부착함으로써 3개 킬로그램 집단을 보류하세요.
b) 1 분 동안 배치하는 유지하는 더 케이블에서 90' 굴곡을 야기시키기 위해 근접 스위치 90을 기울이세요'.
c) 1 분의 지속 기간 동안 위치를 유지하면서, 더 케이블에서 정반대 90' 굴곡을 야기시키기 위해 수직이 에 관련된 반대 방향에서 근접 스위치 90을 기울이세요'.
특징 :
장비는 리코딩과 디스플레이를 더 정확하게 하기 위해 진보적 PLC 지능형 제어 시스템, 터치 스크린 인간화된 운용 정합을 채택합니다 ; 미리 설정된 테스트 시간으로, 시험 속도, 시험 타격은 힘 세팅과 다른 기능을 당깁니다. 테스트 샘플이 자격을 얻는지 아닌지 데이터 기록에 의해 분석될 수 있습니다.
매개 변수 :
| 모델 | HO6508 |
| 입력 전원 | AC220V 50Hz IEC 시험 장비 |
| 제어 시스템 | 미츠비시 PLC 지적 전기 제어 + 맨-머신 통합된 인터페이스 작전 |
| 드라이브 모드 | 서보 모터 |
| 스테이션 | 단일 |
| 테스트 항목 | 테스트를 당기세요 : 병력 160N (d≥8mm) 또는 20d (Ｄ 철수시키세요<8mm> |
| 토크 시험 : 0.1Nm (360') | |
| 추진 실험 : 20N | |
| 휨시험 : ±90' 회전, 3개 킬로그램 집단은 로딩되었습니다 | |
| 테스트 시간 | 0-999.9s, 각각 테스트 항목의 테스트가 맞춘 사전 설정을 캔으로 만드십시요 |
| 시험 번호 | 0-9999times, 각각 테스트 항목의 시험이 넘버링하는 사전 설정을 캔으로 만드십시요 |
| 부하 질량 | 3 킬로그램 |
| 테스트 샘플 | 근접 스위치, 광전자식 센서와 필수적 연결용 케이블, 샘플 스위치부와 다른 유사 제품은 50*50*50mm보다 크지 않은고 케이블 직경이 기껏해야 16 밀리미터입니다 |
