| 브랜드 이름: | HeJin |
| 모델 번호: | HH0819 |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 달 당 5 세트 |

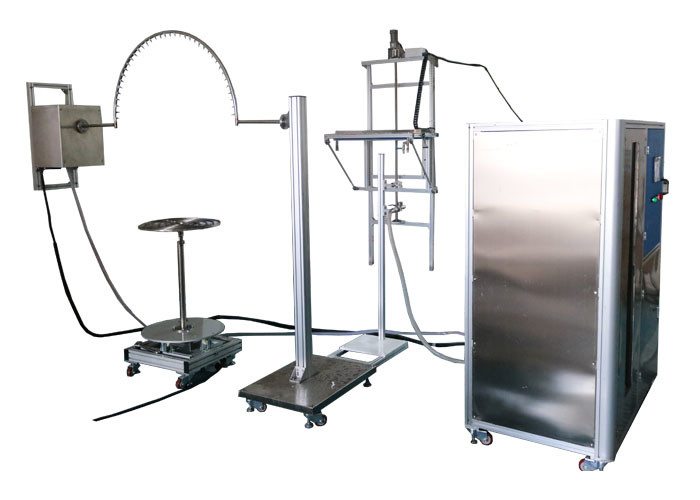

ISO20653 자동차 부속품은 물의 진입에 대한 보호를 위한 장비 테스트를 시험합니다
표준 :
IEC60529 보호도는 IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7의 구내 (IP 코드)에 의해 공급했습니다 ;
물 (물에 대한 보호)의 진입의 효과에 반대하여 구내 안에서 전기 장비를 보호하는 먼지 (이질 물질에 대한 보호)를 포함하여 DIN40050-9 IP 보호도는 단단한 이질 물질의 진입의 효과에 반대하여 구내 안에서 전기 장비를 보호하기 위한 도로 차량에서 전기 장비를 위한 구내에 의해 제공됩니다 ;
ISO 20653-2013 도로 차량 - 보호도 (IP 코드) - 이질 물질, 물과 접근에 대한 전기 장비의 보호가 수직 물끓기 (물방울 장치)에 대한 보호를 결정해서 3- 테스트 설정을 그림으로 나타냅니다 ; 물 1과 2, 형태 4에 대한 보호도 - 물 튀기는 소리 물과 물에 대한 보호를 결정하기 위한 테스트 설정은 (스위블 튜브)를 분사합니다 ; 물 3, 4와 4K, 형태 5에 대한 보호도 - 물 튀기는 소리 물과 물에 대한 보호를 결정하기 위한 수동 시험 설정은 (샤워관을) 분사합니다 ; 물 3과 4, 형태 6에 대한 보호도 - 고속 물에 대한 보호를 결정하기 위한 노즐 ; 물 5, 6과 6K에 대한 보호도
애플리케이션 :
도로 차량을 위한 누에고치 건조기 시스템 - 보호도 (IP 코드) - 식수에 대한 전기 장비의 보호. 자동차 부속품은 장비를 시험합니다
매개 변수 :
|

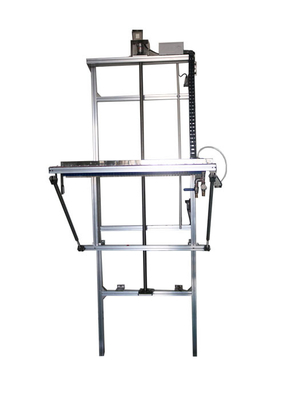

1. 두번째 코드 소자 1(vertically)와 2를 위한 물끓기 (구내가 15까지 기울었습니다') |
|
| 물방울 시험영역 | 주문형인 1000×600mm. 자동차 부속품은 장비를 시험합니다 |
| 물방울 높이 | 조정할 수 있는 200 밀리미터. 자동적으로 느껴진 채 적외선 센서에 의해 바늘이 표본 200 밀리미터의 최고점에 위치할 때, 물방울 박스는 자동적으로 멈출 것입니다. |
| 적하하는 비율 (수류) | 1+0.05 0 밀리미터 / 분 또는 절체 가능한 3+0.05 0 밀리미터 / 분이 디지털 통제된 강수량 기술을 채택합니다 |
| 니들 홀 | Φ0.4mm |
| 홀 사이의 거리 | 20 밀리미터 |
| 시험 시간 | 0-999.9min, 미리 설정될 수 있습니다 |
| 설치 방법 | 탑재된 벽 또는 마루식 |

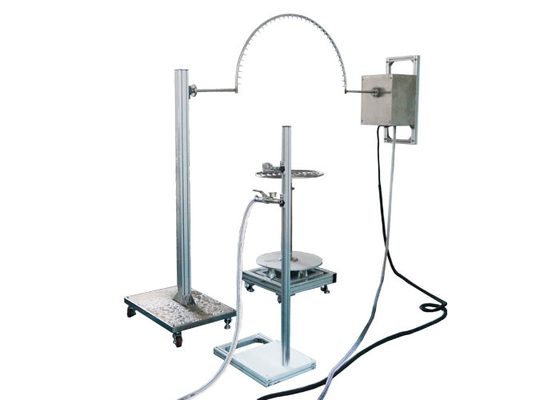

| 2. 물 분무와 물 튀기는 소리 물을 위한 두번째 코드 소자 3과 4 (스위블 튜브) | |
| 발진관 반지름 |
표준 구성은 R600이고, R800과 R1000, 다른 반지름 R200, R400, R1200, R1400, R1600mm이 이용 가능하고 스테인레스 강으로 만들었습니다 |
| 니들 홀 | Φ0.4mm |
| 2 홀의 날끝각 | IPX3 : 120' ; IPX4 : 180' |
| 진자각 | IPX3 : 120' (±60' ); IPX4 : 350' (±175' ) |
| 라이닝 속도 |
IPX3 : 4 Ｓ / 시간 (2×120') ; IPX4 : 12 Ｓ / 시간 (2×350') ; |
| 수류 | 조정할 수 있는 1-10L/min |
| 시험 시간 | 0.01S-99hours 59 분, 미리 설정될 수 있습니다 |
| 3. 물 분무와 두번째 코드 소자 3과 4 (샤워관)을 위한 물 튀기는 소리 물 | |
| 분무 노즐 매개 변수 |
외경 : Ф102mm 구형 직경 : SФ75.5mm Ф0.5mm의 121 홀 ; 센터에 있는 1 홀 30' 피치에 있는 12 홀의 1 핵심 그룹 15' 피치에 있는 24 홀의 4 외부 서클 차폐 알루미늄을 이동하기 분무 노즐 놋쇠 |
| 수류 | 10L/min±5%, 유량계는 조정할 수 있습니다 |
| 압력계 | 50-150Kpa, 압력계 0-0.25Mpa의 범위 |
| 4. 두번째 코드 소자 5와 6를 위한 고속 물 | |
| 노즐 직경 | IPX5 : Φ6.3mm ; IPX6 :Φ12.5mm |
| 수류 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5L/min |
| 제트노즐부터 구내까지 거리 | 2.5-3m |
| 5. 턴테이블 | |
| 지름 | Φ600mm, Φ800mm과 Φ1000mm은 이용 가능합니다, |
| 회전 속도 | 1r/min |
| 기울일 수 있는 각 | 15' |
| 테스트 회전각 | 90', 연속적인 회전 |
| 베어링 캐패시티 | ≤150kg |

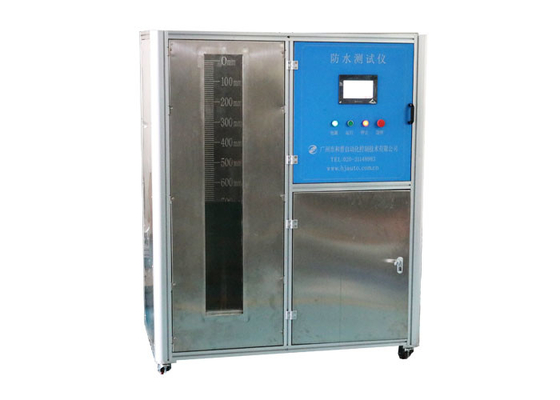

| 6. 상수도 (또한 물에서 두번째 코드 소자 7 일시적 몰입을 위해)과 전기 제어 관방 | |
| 적용 가능합니다 |
(a) IPX1~IPX6 누에고치 건조기를 위한 상수도 (b) IPX7 침수 시험 (c) 전체 방수 장비에 대한 자동 제어 |
| 물 축열조 |
IPX5~IPX6 강한 수질 분무 시험의 저장, IPX7 몰입의 수분 유입을 급수하는 것은 적용 가능합니다 크기 :1000L 차원 : L1000mmXW1000mmXH1000mm 관측 창 : 강화 유리 창문 관측 창 차원 : W200mmXH1250mm 심도계 : 스테인레스 강 심도계 높이 : 1300 밀리미터, 정확도 1 밀리미터 액체량 제어 : 부동 스위치 + 럼쳐 흐름관 |
| 제어 캐비넷 : |
플로우 검출 : 전자적 유량계를 통한 플로우 신호 피드백 흐름 조절 : 터치 스크린에 배치하세요 온도 검출 : PID 제어기 : PLC 함수 조절 : 일정온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도와 테스트 시간 제어. 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호 |
