| 브랜드 이름: | HeJin |
| 모델 번호: | HC9926 |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 20 고정되는 /month |

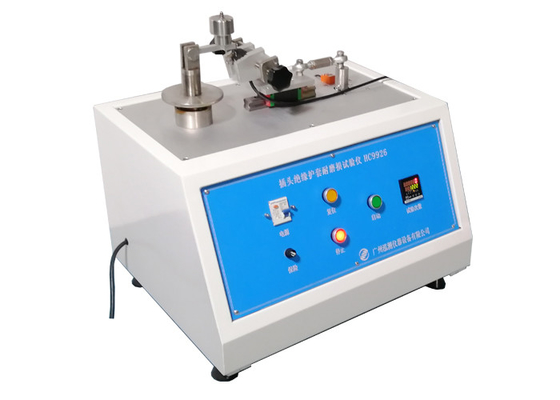

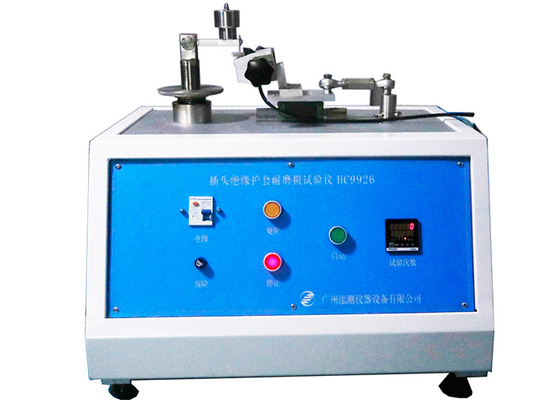

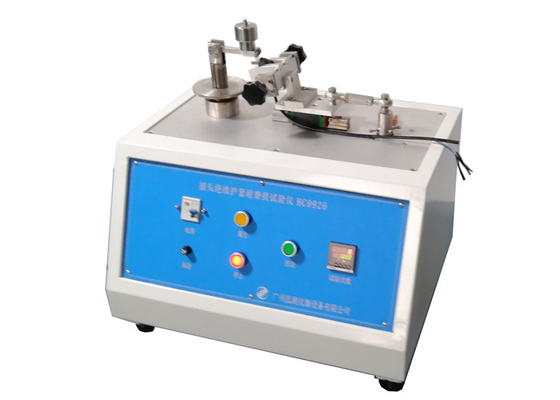

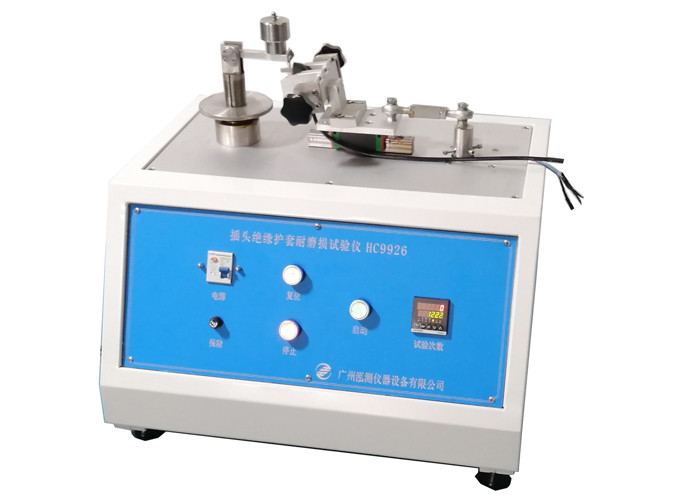

플러그 핀 찰과상 시험 기구의 플러그 소켓 시험 장비 절연 슬리브
표준 :
세대와 유사 목적을 위한 IEC 60884-1 2013 '플러그스와 콘센트 -- 파트 1 : 일반 요구사항의 조항 24.7
표준 종목 :
절연 슬리브를 갖춘 플러그 핀은 형태 28에 나타난 바와 같이 장치에 의하여 다음과 같은 핵실험을 받습니다.
시험 기구는 그것의 센터 포인트에 관한 피보트된 수평적으로 배치된 빔을 포함합니다. 강선의 짧은 기간, 지름에서 1 밀리미터와 단단하게 U-형태, 곧은 Ｕ의 기지로 만곡하는 것은 첨부되고, 양쪽 끝에, 보의 한쪽 끝에, 직선형 부가 보의 아래로 돌출하고, 보의 축과 평행하도록 선회하세요.
플러그는 강선의 직선형 부가 그것과 직각인 플러그 핀에 기초를 두는 그러한 위치에서 적당한 클램프에 의해 잡힙니다. 핀은 수평식에 10의' 각으로 아래쪽으로 경사집니다.
와이어가 핀에 4 엔의 힘을 미치도록 빔은 로딩됩니다.
플러그는 빔의 주축의 비행기에서 수평 방향에서 뒤로 그리고 앞으로 이동되어서, 와이어가 핀을 따라 마찰시킵니다. 그러므로 마모된 핀의 길이는 대략 9 밀리미터이며, 대략 7 밀리미터가 절연 슬리브 위에서 있습니다. 운동의 수는 20 000 (각각 방향에서 10시) 이고 조업도가 1분에 30 운동입니다.
테스트는 각각 견본의 원 핀에 만들어집니다.
애플리케이션 :
이 장치는 플러그 핀을 판단하는 단열재의 내마모 세기가 소매를 단 시험을 위한 사용입니다
테스트 샘플 :
플러그 핀의 절연 슬리브.플러그 소켓 시험 장비
특징 :
장치는 보의 수평 설정과 정착물 석의 직선 이동으로 구성되고, 여기에서, 지름 1 밀리미터 짧은 강선과 빔 단부가 u-형 헤드 (방향 지시 전파에 따라 고쳐진 2 수직의 U자 형상)로 구부러집니다, 전선 u-형태 바닥이 6 밀리미터 선형부입니다. 플러그 절연 슬리브에 6 밀리미터 공그른 단을 압축하시오 그러면 모터는 마모 시험을 플러그 핀의 절연 슬리브에 이끌면서, 여기저기에 왕복 운동을 하기 위해 장착 볼트 클램프 씨트를 운전합니다.
매개 변수 :
| 전원 공급기 | AC220V 50Hz (플러그 소켓 시험 장비) |
| 스테이션 | 단일 역 |
| 테스트 시간 | 1~999999, 사전 설정 |
| 벗겨지는 비율 | 분 당 30개 움직임 |
| 로드 | 4N |
| 타격 | 9 밀리미터, 약 7 절연 슬리브 위의 밀리미터 스크래치 |
| 강선 | 지름 1 밀리미터, 유효 길이 6 밀리미터 |
