| 브랜드 이름: | HeJin |
| 모델 번호: | HC9916 |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 20 고정되는 /month |

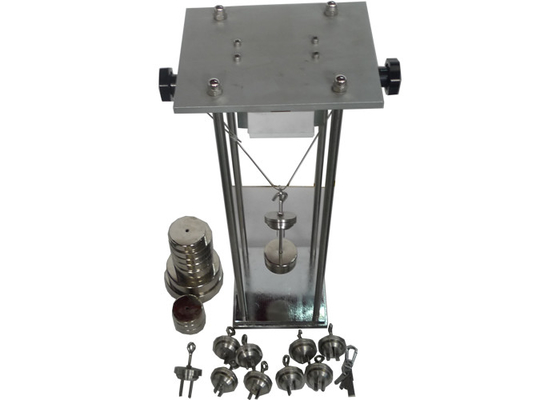

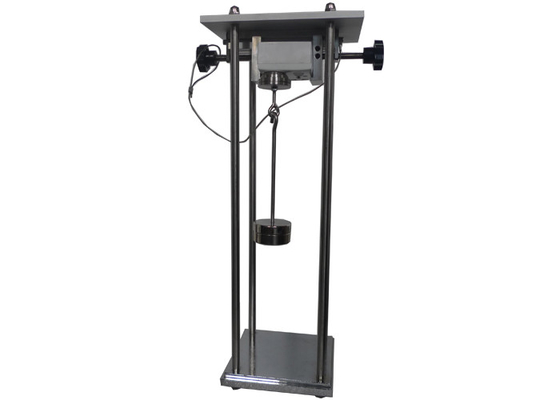

최대이고 최소 인출력에 대한 확인을 위한 플러그 소켓 테스트 장치
표준 :
세대를 위한 IEC 60884-1 '플러그스와 콘센트와 유사 목적 -부분 1 : 일반 요구사항의 조항 22.1, 조항 22.2, 형태 18&19와 테이블 16.
애플리케이션 :
이 장치는 사용되고 플러그 또는 플러그가 표준 범위에서 소켓으로부터 고정하는 철수에 최대가 군력을 철수하고 최저치가 군력을 철수할지 검증합니다. 전기적인 액세서리의 구조는 플러그를 삽입하고 빼내기 쉬워야 하고, 플러그인 일반적 사용을 방지하여야 합니다.
특징 :

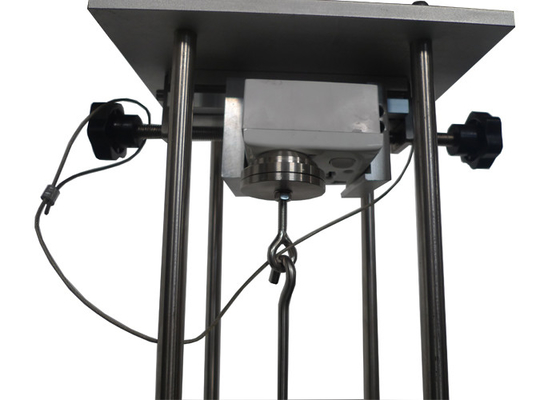

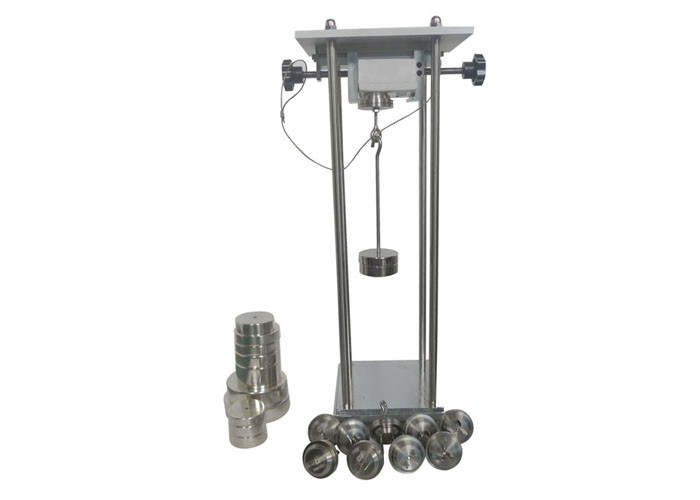

어미판은 수평 위치에서부터 수직 방향까지 위로 선회하고 클램핑 장치가 어미판에서 회전할 수 있습니다. 이러한 기능은 기기가 다른 표준 요구 사항을 충족시키기 위해 많은 다른 배치에 설치될 수 있게 허락합니다. 표준 플러그와 중량은 16A까지 평가된 소켓에서의 테스트를 수행하기 위해 공급됩니다.
최소 인출력을 시험하기 위한 핀 계량과 적절한 무게는 개별적으로 팔립니다. 핀 계량의 필요한 치수는 고객에 의해 지정될 필요가 있습니다.
시험 플러그는 거칠기가 0.8 밀리미터를 초과하지 못하면서 경화강으로부터 제조되었습니다.
어미판은 수평식에서부터 수직까지 선회합니다.
매개 변수 :
| 시험 플러그 |
경화강으로 만들어집니다. 시험 플러그와 핀은 특정 국가의 플러그와 소켓 요구에 따라 만들어질 것입니다. |
| 중량 | 한 셋트. 중첩은 완성된 100N일 수 있습니다, 힘이 시험 하중 1/10명 부가한 중량에 의해 적용되었습니다 |
| 작동 | 설명서 |
| 표준 | IEC60884-1 |
표 16 - 플러그와 콘센트를 위한 최대이고 최소 인출력
| 부속물의 평가 |
더의 수 더의 막대기 부속물 |
인출력 엔 |
||
|
멀티핀 계측기 최대 |
멀티핀 계측기 최대 |
싱글 핀 계측기 막시무마 |
||
| 13 A까지 | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| 13 A까지 | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 3 이상 | 70 | |||
| 16 이상 한 32 A까지 | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 3 이상 | 100 | |||
| 이러한 인출력들은 플러그의 탄력있는 접지 접촉부 집회를 시험해서 유일합니다. | ||||
