| 브랜드 이름: | HeJin |
| 모델 번호: | HH0810A |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 공급 능력: | 달 당 10 세트 |

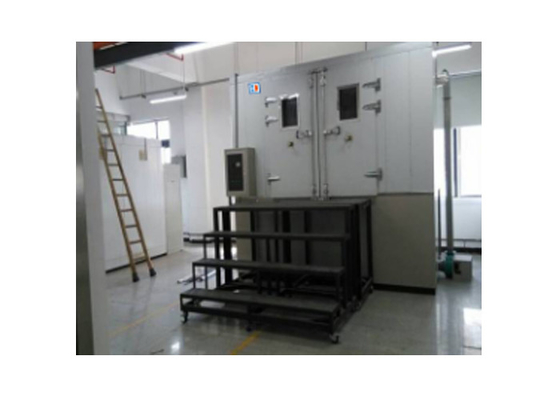

IEC60529는 IP5X IP6X 실험 보행 인-타입을 위해 2 IP 시험 장비 모래와 먼지 테스트 챔버를 그림으로 나타냅니다
| 1. 제품 개관 | |
| 목적 | 자동 램프, 악기, 시스템, 도어 록, 모터, 등을 조종한 전기적 먼지 커버를 포함하여 방진의 / 테스트 챔버는 다양한 영역의 방진의 적용할 수 있습니다. |
| 특성 |
자동차 부품, 전기 부품과 다른 부품을 판단하는 재 저항 시험에 따르세요 소수점형에 따른 방진의와 방진의 테스트 jis-d-0270-f2에 따라 먼지를 터세요 디지털 설정, 쉬운 유지 관리 |
| 그 기준에 부합하세요 | IEC60529 보호도는 구내 (IP 코드)에 의해 공급했습니다 |
| 시료 중량 | 3T 보다 전체 중량 덜 |
| 2. 품질 규격 | |
| 제품 모델 | HH0810A |
| 스튜디오 사이즈 | (주문형인) D4500mm×W2500mm×H3500mm |
| 음량 | 40 m3 |
| 범위 치수 |
D5000mm×W3200mm×H4550mm (이것은 미리 설정된 사이즈입니다. 실제 크기는 조금 다릅니다. 사이트의 제한이 있다면 미안하지만, 사전에 설명하세요) |
| 3. 기술적 인디케이터 | |
| 테스트 환경 조건 | 대기 온도는 + 10 Ｃ, 상대 습도 ≤ 85%, 대기압입니다 : 86-106kpa |
| 시험용 먼지 | 75μm의 분급기와 와이어 직경 50μm의 케케묵은 분급기를 통과할 수 있는 활석 분말을 말리세요. |
| 먼지농도 | 2~4kg / m3 (재 소모) |
| 허용 온도 가치 | RT+10C~60C |
| 제어 사이클을 부는 재 | 1s~99h(Adjustable) |
| 테스트 시간의 타이밍 | 1s~999h(Adjustable) |
| 충격 시간 | (조정할 수 있는) 1S~99H |
| 공기 유동 속도 | 그것은 시험용 먼지가 테스트 샘플에 고르게 그리고 천천히 안정된다는 것을 보증할 수 있을 것이고 최대값이 2m / Ｓ를 초과하지 않을 것입니다 |
| 4. 구조 | |

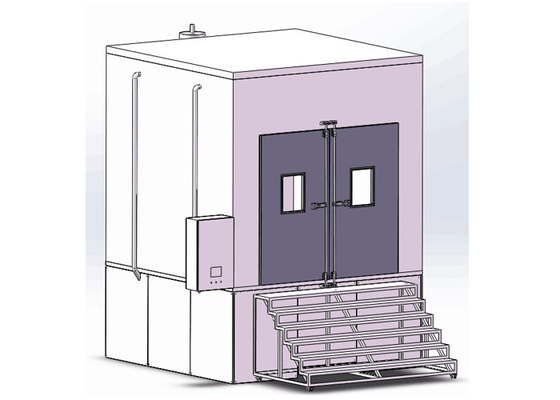

| 구조 레이아웃 | 장비는 걸어 들어갈 수 있는 저장 플레이트의 현장 집회의 방법을 채택하고 구조 레이아웃이 대략 다음으로 분할됩니다 챔버 구조, 집진 시스템, 먼지 분출 시스템, 제어 시스템, 등 |
| 시험소 신체 |
창고 자재 : 현장에 모여지는 100 밀리미터의 두께와 환경적 우호적이고 방염 경질 폴리우레탄 발포체 ; 외부 벽재 : 우유빛 백색 강철판 내벽재 : SUS304 스테인레스 강판 밀봉하는 것 : 조인트는 실리콘 오일 부식에 저항한 수입된 글라스 실리칼 겔로 밀봉됩니다 ; 단열 소재 : 약 100 밀리미터의 두께와 환경적 우호적 방염 경질 폴리우레탄 발포체, 강한 단열 성능 |
| 챔버 바닥 |
바닥에 포집 퍼넬, 진동자, 선풍기, 홈형 강 언더프레임, 기타 등등이 하중, 먼지를 위해 방 몸, 가이드 레일의 최저 격자 발을 포함하여 유니트실을 있습니다 베어링 캐패시티 : bottom > 3T에 있는 전체 베어링 캐패시티 |
| 게이트 |
게이트 : 매뉴얼 이중 정첩 문, 도어 개방의 사이즈는 1800년 × 2800 밀리미터입니다 ; 문 접합 조각은 강한 내노화성과 재 밀착도 저항을 가지고 있습니다. 관측 창 : 각각 게이츠는 유리 관측 창을 갖추고 있습니다, 사이즈가 500 밀리미터 광폭 × 650 밀리미터 높은 것에 대한 것입니다. 매뉴얼 재 스크레이퍼는 박스에서 샘플의 시험 상황을 관찰하기 위해 설치됩니다. |
| 조명 시설 | 방습과 방폭 램프의 두 세트는 실의 꼭대기에 설치되고 스위치가 제어판에 제어됩니다. |
| 압력 감소 균형 | 한 압력 평형 항구가 너무 높은 것에서의 상위 공기 박스와 새는 것에서의 먼지에서의 압력을 방지합니다 |
| 5. 집진과 분출 시스템 | |
| 분진 수집 깔대기 | 여섯 원추형 재 포집 퍼넬이 스테인레스 강으로 만들어지며, 그것이 재가 하락할 때 이너 박스의 블로 홀 근처에 수집되는 채로 설비되고 주기적 진동자와 더스트 배출구 공항을 갖추어 재는 기계가 중지될 때 빠져나갈 수 있습니다. |
| 진동자 | 진동 시간과 기간 조정할 수 있는, 강한 진동자는 콘 깔대기의 밑바닥까지 내벽 가을에 붙어 있는 재를 만들고 먼지농도 유니폼을 만듭니다 |
| 재 블로잉법 | 먼지 포집 퍼넬에서 모래 분진은 모래 모래먼지 검사를 위한 테스트 룸에서 사이드의 상위 공기 배출구에 더스트 블로어를 통하여 테스트 룸 안으로 불어집니다 |
| 분진 분리 | 정확성 먼지 휠터, 필터가방은 압력 안쪽과 바깥쪽 박스를 균형화시킵니다 |
| 더스트 블로어 | 전체 공간을 위한 요구를 부는 먼지를 만나기 위해, 고전력 중간 압력 팬들의 6개 세트는 설비됩니다. 선풍기들은 피험물체에 어떤 농도의 먼지를 운전하고 에어 플로우 방향이 내려가기 위해 위로으로부터 있습니다. |
| 재 건조 |
재를 말리고 재활용하기 위해 재 배수구 앞에 가열 링을 설치하세요 히터 제어 모드 : 비접촉식 동일 기간 펼스 폭 조정, SSR (고체 계전기) |
| 재 취입의 계통도 |  |
| 가열 재습 | 장치, 열을 가열시키는 304 스테인레스 강을 채택하고 재 건식을 유지하기 위해 제습하세요 |
| 6. 제어 시스템 | |
| 제어기 |
제어기 : 7 인치 LCD, 터치 스크린 프로그램 가능 제어기 디스플레이 : TFT 참 색상 디스플레이 결의안 800 × 600 ; 온도 표시, 압력, 테스트 시간, 기타 등등 조작 모드 : 프로그램 모드와 고정된 모드 ; 프로그램 능력 : 999는 프로그래밍하고, 각각 프로그램이 999 단계의 최대를 가지고 있고, 999가지 사이클이 설정될 수 있고, 프로그램이 연결될 수 있습니다 ; 타임즈 지가 집니다 : 999h69m59s 이내에 임의로 지고, 개별적으로 뜬 먼지 시간, 진동 시간과 진공 시간을 제어하세요 ; 보조 기능 : 그것은 맨-머신 회담 기능을 가지고 있으며, 그것이 신속한 기능을 처리하면서, 장비, 선택적 네트워크 인터페이스 (LAN), 장애 경고와 원인의 원격 감시를 실현하기 위해 표준 RS232 통신 인터페이스를 통하여 확장될 수 있습니다 ; 파워-오프 방지 기능, 시간 조정 기능 (자동 실행과 정지), 고장 디스플레이와 본인 진단 기능 : 긴급 문제해결 매뉴얼, 정비교범 ; 녹음 기능 : 기억력 농축성 시험 시간 ; |
| 온도측정 | Pt100 백금 저항 |
| 전기적 발동기 | 중계기와 콘택터들과 같은 전기 부품은 믿을 수 있는 오퍼레이션과 개런티 서비스 삶을 보증하기 위해 쉐나이더와 옴론과 같은 수입된 브랜드 또는 잘 알려져 있는 국내 상표일 것입니다 |
| 7. 다른 형태 | |
| 바커우미즈링 장치 |
독립적 바커우미즈링 장치의 2개 세트 ; 최대 유동 속도는 1L / 분에 대한 것이고 조정가능한 압력이 적어도 2KPa 있습니다 압력계, 진공 펌프, 공기 정화 필터, 파이프를 연결시킨 (공기 추출 노즐의 3개 세트로 연결되) 압력 조절 3중체를 포함하여 진공도 : 2KPa (20mbar) |
| 테스트 호울 | 고 내식성과 재 밀착도와 한 실리카겔 마개를 포함하는, Ｃ 50 밀리미터 테스트 호울의 두 세트는 전원 켬 테스트 샘플에 대한 사용자들의 편의를 위해 제공됩니다 |
| 소켓 | (전원 공급기 접근, 독립 제어를 포함하여), (단일-위상 220V / 10kW) 1개 세트 방진포 소켓, (3상 380V / 60kW) 1 세트 |
| 예비품 | 활석 분말 입자 크기 < 75um=""> |
| 단계 | 와 함께 갖춘 채 일련의 움직일 수 있는 단계는 실험실로 인사 접근을 용이하게 하기 위해 금속으로 만들었습니다 |
| 8. 안전 보호 소자 | |
| 설비 확보 |
보호, 전압 보호에 기초를 두는 전력 과부하, 쇼트 회로 보호 모터 위상 손실 방지와 알람의 신속합니다 |
| 9. 서비스 상태 (사용자가 다음의 조건을 보증하고 상응하는 연결을 완료할 것입니다) | |
| 설치 위치 |
1층 건물의 지상은 평평하고 설비의 경향이 설치 위치는 기껏해야 1입니다' 땅 베어링 캐패시티는 2500 킬로그램 / m2보다 못하진 않습니다 사이트는 잘 배수 설비로 환기됩니다. 장비의 주위에 있는 어떤 강한 진동 장비의 주위에 있는 어떤 강한 전류 자기장 어떤 불타기 쉬운 폭발적, 부식성 물질과 장비의 주위에 있는 재 장비의 주위에 있는 적절한 이용과 유지 관리 스페이스 |
| 분야 | 실내 설치미술 |
| 환경 조건 |
온도 : 10 Ｃ ~ 35 Ｃ 상대 습도 : ≤ 85% 기압 : 86 kpa ~ 106 kpa |
| 전력 공급기 요구사항 |
전압과 주파수 : AC380V ± 10% 50Hz ± 10% 3상 4선 + 보호용 접지 전선 보호용 접지의 접지 저항은 전선은 4 Ω 이합니다 전원 스위치 : 사용자는 설치 위치에 장비를 위한 상응하는 능력의 공군력 또는 전원 스위치를 구성하도록 요구되고 스위치가 장비를 위해 독립적으로 사용되어야 합니다 ; 나이프 스위치 또는 파워 소켓은 금지됩니다 ; 스위치는 장비로부터 2 이하의 미터 떨어져 있습니다 전력량 : 설치 용량, 약 15 kw에 따라 구성됩니다 |
| 저장 환경 요구조건 | 장비가 일하고 있지 않을 때, 대기 온도는 0 Ｃ ~ + 45 Ｃ 이내에 유지될 것입니다 그리고 마르게 유지합니다. |
