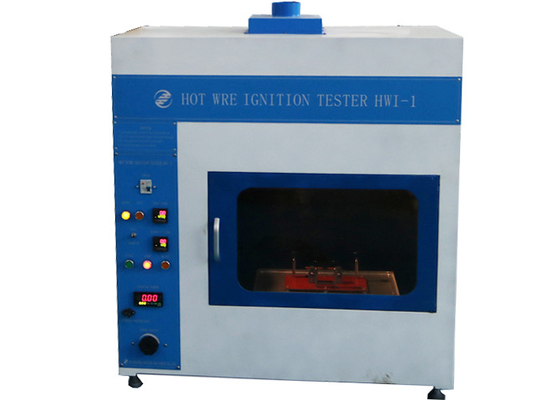

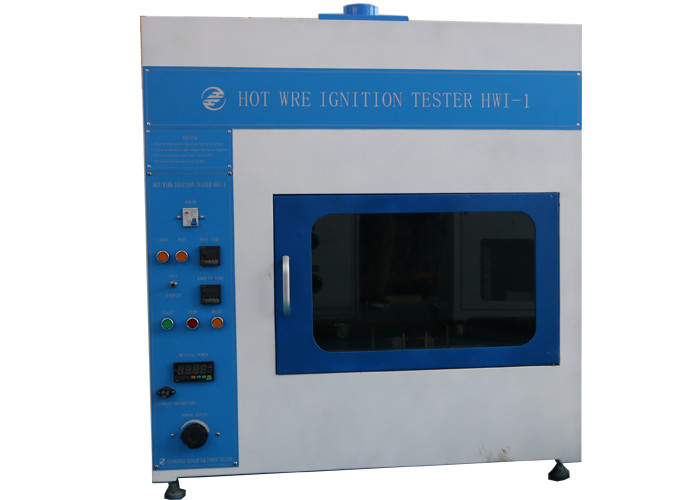

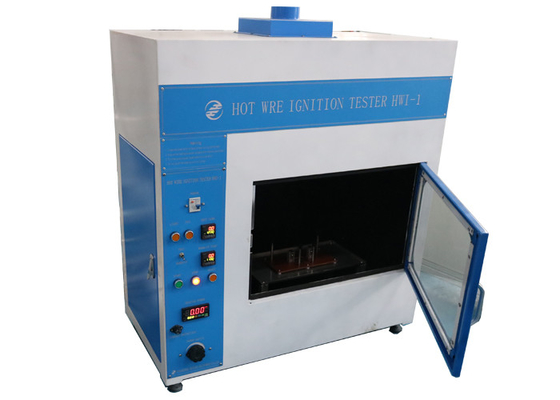

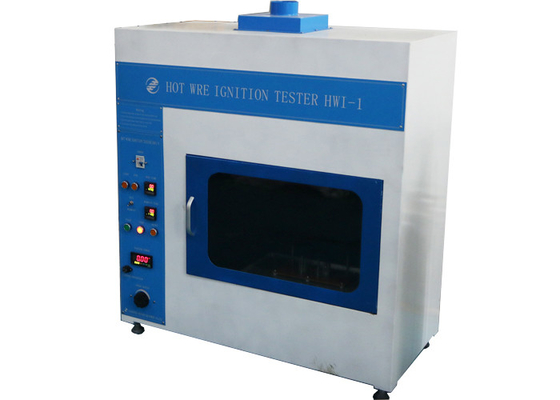

장비를 시험하는 IEC60695-2-20 열선점화 테스터 인화성

제품 설명

전기 제어와 IEC60695-2-20 가연성 시험법 설비 열선점화 테스터

표준 :

IEC60950-1 정보 기술 장치 - 안전 - 파트 1 : 일반 요구사항 부속물 A.4 열선 강열 시험 ;

IEC60947-1 저압용 개폐장치 및 조정장치 -부분 1 : 총칙 부속물 Ｍ M.1 열선 강열 시험 (HWI) ;

IEC60695-2-20 화재 위험 테스트 - 파트 2 : 글로잉 / 열선 기반 시험 방법 - 20 절 : 자재에 관한 열선 검류계 코일 인화성 시험.

시험 기구에 대한 기술 :

샘플은 2 포스트 지지들이 테스트 챔버의 대략 센터에서 시편을 챔버의 아래 위의 60 밀리미터의 높이에, 수평 위치에 지지하기 위해 뿔뿔이 70 밀리미터를 배치했다고 규정하는 정착물에 고정될 것입니다 (인물 M.1을 보세요).

NiCr-와이어 (80 % 니켈, 20 % 크롬, 자유로운 철)의 250 밀리미터 ± 5 밀리미터 길이 대략 0.5 밀리미터 지름과 대략 5.28 Ω/m의 내한성과 580 Ｍ의 대중 비율에 대한 길이를 가지고 있고 / 킬로그램이 사용될 것입니다. 실험에 이전이게, 전선은 8 Ｓ에서 1시 2분 Ｓ의 기간 동안 전선에서 밀리미터로 0.26의 전력 소모를 야기시키기 위해 조정되는 변하기 쉬운 힘의 원천에게 연속 길이에서 연결될 것입니다.

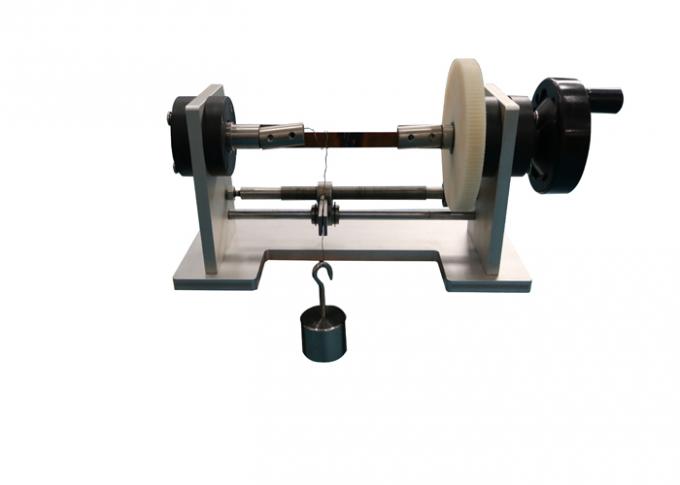

식은 후, 와이어는 뿔뿔이 6.35 밀리미터 ± 0.05 밀리미터를 간격을 둔 5 완전한 턴을 형성하기 위해 샘플에 둘러싸여질 것입니다. 와인딩 고정물은 사용될 것이며, 그것이 한결같게 와이어를 5.4 엔 ± 0.02 엔의 감는 힘과 샘플의 센터 부분에 위치할 것입니다.

전선의 끝은 가변성 전원에 연결될 것입니다.

공급 회로 능력은 입력 단위 역률 근처에 거나 히터 와이어의 길이 위에서 밀리미터로 적어도 0.31의 연속적인 선 48 Hz 내지 62 Hz 전력 밀도를 유지하기에 충분합니다. 60과 1.5 Ｖ에 있는 공급 회로의 전력 밀도는 밀리미터로 대략 0.3일 것입니다. 전원 수준을 조정하는 것은 가능하고, 매끄럽게 그리고 끊임없이과 ±2 % 이내에 권력을 측정합니다.

매개 변수 :
