| 브랜드 이름: | HeJin |
| 모델 번호: | HH0805A |
| 모크: | 1 세트 |
| 공급 능력: | 달 당 5 세트 |
IPX7개방형에 대한 IPX1을 위한 IP 시험 장비 방수 측정 시스템
표준 :
IEC 60529 보호도는 구내 (IP 코드) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7에 의해 공급했습니다 ;
IEC 60598-1 조명 설비 - 파트 1 : 재, 고체 객체와 수분의 진입에 대한 일반 요구사항과 테스트 조항 9.2 테스트 ;
IEC 60335-1 가계와 비슷한 전기 제품 - 안전 - 파트 1 : 일반 요구사항 조항 15 내습성 ;
테스트 샘플 :
주로 조명, 가전 제품, 산업적이 전기적이, 통신 캐비넷, 자동차 부속품, 모바일 정보와 다른 분야에 사용했습니다.
시스템 구조 :

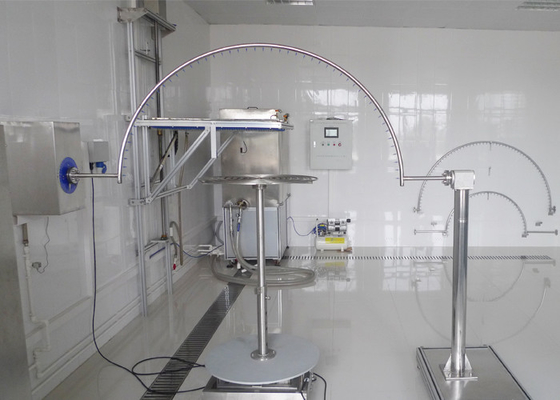

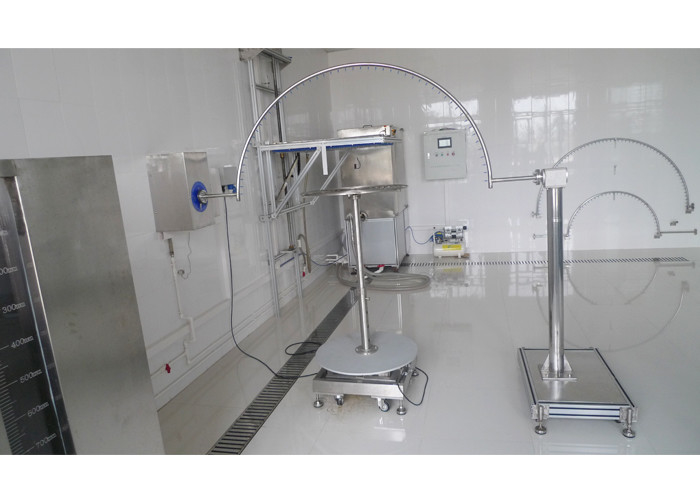

IPX1과 IPX2 시험을 위한 물방울 박스를 포함하는 IPX1to X7 방수읜 측정 시스템, IPX3과 IPX4 시험을 위한 발진관과 분무 노즐, IPX5와 IPX6 시험을 위한 노즐 분사, aΦ600mm 턴테이블, (또한 IPX7 몰입을 위한) 상수도와 전기 제어 관방.

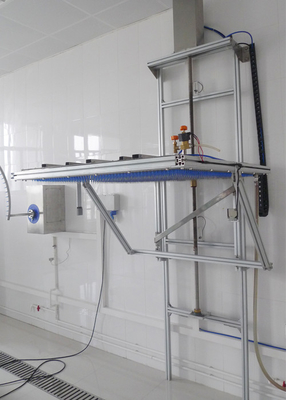

수직 물방울 시험반은 벽에 설치되고 고쳐집니다. 물방울 박스는 200 밀리미터 물방울 높이 요건을 충족시키기 위해 체인 드라이브 나사에 의해 위 아래로 가동됩니다 ; 발진관은 또한 벽에 설치되고, 모터에 의해 회전합니다.
매개 변수 :
| 1. IPX1과 IPX2를 위한 물방울 박스는 시험을 받습니다 | |
| 물방울 시험영역 |
주문형인 1000×600mm
|
| 물방울 높이 | 조정할 수 있는 200 밀리미터. 자동적으로 느껴진 채 적외선 센서에 의해 바늘이 표본 200 밀리미터의 최고점에 위치할 때, 물방울 박스는 자동적으로 멈출 것입니다. |
| 적하하는 비율 (수류) | 1+0.05 0 밀리미터 / 분 또는 절체 가능한 3+0.05 0 밀리미터 / 분이 디지털 통제된 강수량 기술을 채택합니다 |
| 니들 홀 | Φ0.4mm |
| 홀 사이의 거리 | 20 밀리미터 |
| 시험 시간 | 0-999.9min, 미리 설정될 수 있습니다 |
| 설치 방법 | 탑재된 벽 또는 마루식 |
|

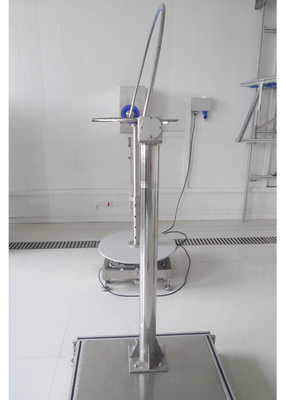

2. IPX3과 IPX4를 위한 발진관은 시험을 받습니다 |
|
| 발진관 반지름 |
표준 구성은 R600이고, R800과 R1000, 다른 반지름 R200, R400, R1200, R1400, R1600mm이 이용 가능하고 스테인레스 강으로 만들었습니다
|
| 니들 홀 | Φ0.4mm |
| 2 홀의 날끝각 | IPX3 : 120' ; IPX4 : 180' |
| 진자각 | IPX3 : 120' (±60' ); IPX4 : 350' (±175' ) |
| 라이닝 속도 |
IPX3 : 4 Ｓ / 시간 (2×120') ; IPX4 : 12 Ｓ / 시간 (2×350') ; |
| 수류 | 조정할 수 있는 1-10L/min |
| 시험 시간 | 0.01S-99hours 59 분, 미리 설정될 수 있습니다 |
|
3. IPX3과 IPX4를 위한 분무 노즐은 시험을 받습니다
|
|
| 분무 노즐 매개 변수 |
외경 : Ф102mm 구형 직경 : SФ75.5mm Ф0.5mm의 121 홀 ; 센터에 있는 1 홀 30' 피치에 있는 12 홀의 1 핵심 그룹 15' 피치에 있는 24 홀의 4 외부 서클 차폐 알루미늄을 이동하기 분무 노즐 놋쇠 |
| 수류 | 10L/min±5%, 유량계는 조정할 수 있습니다 |
| 압력계 | 50-150Kpa, 압력계 0-0.25Mpa의 범위 |
| 4. IPX5와 IPX6을 위한 노즐 분사는 시험을 받습니다 | |
| 노즐 직경 | IPX5 : Φ6.3mm ; IPX6 :Φ12.5mm |
| 수류 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5L/min |
| 제트노즐부터 구내까지 거리 | 2.5-3m |
| 5. 턴테이블 | |
| 지름 | Φ600mm, Φ800mm과 Φ1000mm은 이용 가능합니다, |
| 회전 속도 | 1r/min |
| 기울일 수 있는 각 | 15' |
| 테스트 회전각 | 90', 연속적인 회전 |
| 베어링 캐패시티 | ≤150kg |
|
6. (또한 IPX7 몰입을 위한) 상수도와 전기 제어 관방
|
|
| 적용 가능합니다 |
(a) IPX1~IPX6 누에고치 건조기를 위한 상수도 (b) IPX7 침수 시험 (c) IPX8 수밀성 검사를 위한 저수조 (d) 전체 방수 장비에 대한 자동 제어 |
| 물 축열조 |
IPX5~IPX6 강한 수질 분무 시험의 저장, IPX8의 수분 유입, IPX7 몰입을 급수하는 것은 적용 가능합니다 크기 :1000L 차원 : L1000mmXW1000mmXH1000mm 관측 창 : 강화 유리 창문 관측 창 차원 : W200mmXH1250mm 심도계 : 스테인레스 강 심도계 높이 : 1300 밀리미터, 정확도 1 밀리미터 액체량 제어 : 부동 스위치 + 럼쳐 흐름관 |
| 제어 캐비넷 : |
플로우 검출 : 전자적 유량계를 통한 플로우 신호 피드백 흐름 조절 : 터치 스크린에 배치하세요 온도 검출 : PID 제어기 : PLC 함수 조절 : 일정온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도와 테스트 시간 제어. 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호 |
| IPX7 몰입 자동 리프트 브라켓 |
거리 리프트 : 0~1250mm 브라켓 차원 : L1000mmXW1000mm 브라켓 부하 중량 : 50Kg |
