| 브랜드 이름: | HeJin |
| 모델 번호: | HH0816A |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 공급 능력: | 달 당 10 세트 |

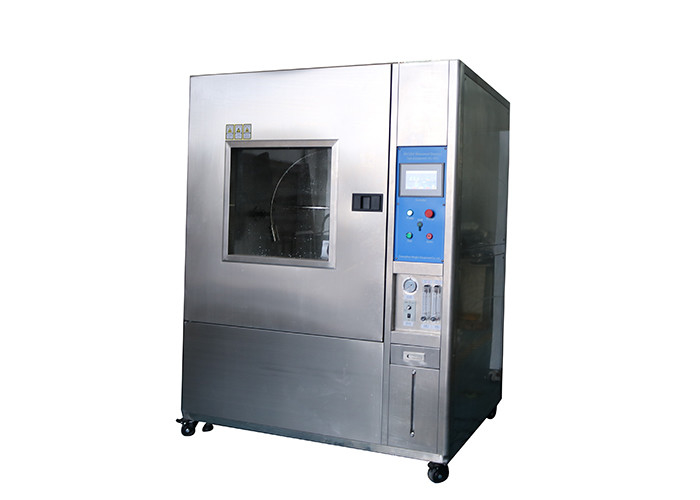

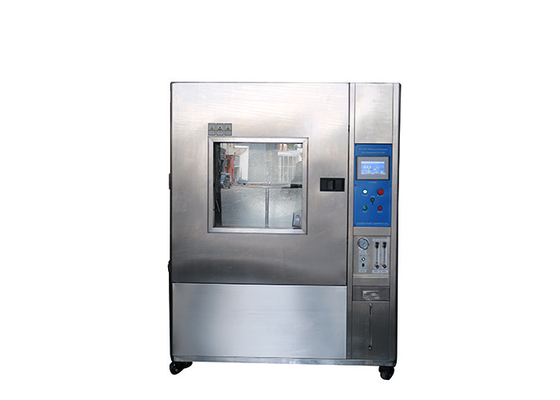

자동차 부속품을 위한 IPX4 누에고치 건조기 챔버에 대한 IP 시험 장비 IPX1
표준 :
IEC60529 보호도는 IPX1, IPX2, IPX3, IPX4의 구내 (IP 코드)에 의해 공급했습니다 ;
ISO 20653-2013 도로 차량 - 보호도 (IP 코드) - 이질 물질, 물과 접근에 대한 전기 장비의 보호가 수직 물끓기 (물방울 장치)에 대한 보호를 결정해서 3- 테스트 설정을 그림으로 나타냅니다 ; 물 1과 2, 형태 4에 대한 보호도 - 물 튀기는 소리 물과 물에 대한 보호를 결정하기 위한 테스트 설정은 (스위블 튜브)를 분사합니다 ; 물 3, 4와 4K에 대한 보호도.
IP 코드 소자와 의미 :
| IP | (식수에 반대하여) 전기 장비의 보호를 위해 의미하기 |
| 1 | 수직 물끓기 |
| 2 | 물끓기 (15' 경향) |
| 3 | 물 분무 |
| 4 | 물 튀기는 소리 물 |
| 4K | 증가 압력과 물 튀기는 소리 물.
진입 보호 시험 장비 |
엑스페리먼트 조건 :
IPX1 :
시험은 구내의 전체 지역 위에서 물방울의 균일한 플로우를 생산하는 장치로 만들어집니다.
구내가 위치되는 턴테이블은 1개 Ｒ / 분의 회전 속도를 가지고 있고 원형 (턴테이블 주축과 견본 주축 사이의 거리)이 대략 100 밀리미터입니다.
테스트의 지속 기간은 10 분입니다.
IPX2 :
구내는 경사의 각각의 4 고정 위치들에서 2.5 분에 대하여 시험됩니다.
이러한 입장들은 (그림 3b)를 보시오) 2개의 서로 직각 평면에 양편에 수직의 15' 입니다.
테스트의 총시간은 10 분입니다.
IPX3 :
발진관은 센터 포인트에서 60' 양쪽의 아크 에 분사 홀을 구비합니다. 지원은 퍼포레이티드되지 않습니다.
시험될 구내는 반원의 센터 포인트에 위치합니다. 튜브는 약 4 Ｓ와 시험 기간인 것이 5 분인 완전한 진동 (2 × 1 20')를 위한 시간 수직의 양측에 1시 20분', 60'의 각을 통하여 흔들리도록 야기시킵니다.
구내는 그리고 나서 90의 수평각만큼 회전됩니다'과 실험이 더 나은 5 분 동안 계속됩니다.
발진관의 최대 수용 반경은 1 600 밀리미터입니다.
수압은 특정한 전송 속도를 주기 위해 조정됩니다. 이 전송 속도를 달성하기 위한 압력은 50 kPa에서 150 kPa의 범위일 것입니다. 그것은 테스트 동안 일정하게 유지되어야 합니다.
시험 기간은 5 분의 최소의 듀레이션으로, 구내의 계산되는 표면적의 Ｍ 2가 (어떠한 장착 표면도 배제한) 1 분 / 입니다.
IPX4 :
발진관은 반원 중 전체 1 80 " 위에서 분사 홀을 가지고 있습니다. 전체 흐름률은 테이블 9에 명시되는 것으로서 조정되고, 유량계로 측정됩니다.
튜브는 수직의 양측에 거의 360', 180'의 각을 통하여 흔들리도록 야기시키고, 완전한 진동 (2 × 360')를 위한 시간이 12 Ｓ에 대한 것입니다.
테스트의 지속 기간은 10 분입니다.
